礦用氣動風門工作原理
作者:helilong 時間：2020-05-26 15:18
氣動風門在店坪煤礦井下得到了大量的推廣使用，風門供風管路中的水和雜質一直是影響風門啟動及氣缸壽命的一個因素。本文針對氣動風門供氣中水及雜質的影響，研究、設計了雜質過濾器，氣動風門雜質過濾器的設計與應用對于保障氣動風門的靈活啟動及減少氣缸損壞具有重要的理論意義和實用價值。
店坪煤礦井下需要施工多條連通巷道，由于井下條件復雜，需要從地面向井下輸送新鮮風流，在輸送的過程中，存在個別地方出現供風不足現象，帶來危險源，為了解決該類隱患的出現，需要安裝風門進行調風，解決個別地方無風、微風等現象。風門是店坪煤礦井下必不可少的通風設施，氣動風門是一種比較特殊的風門，以壓風作為動力，在使用過程中風門的氣缸容易受到水及雜質的影響，導致風門氣缸故障，風門不能正常啟動 , 為徹底解決風門氣缸受水及雜質的影響，設計了一套氣動風門雜質過濾裝置。

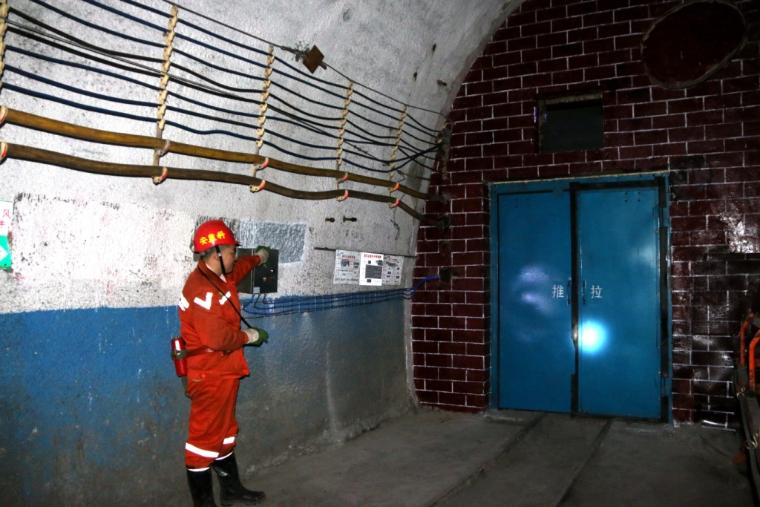

氣動風門工作原理
供風管路中的風通過 1（Φ10 的球形閥門）進入 13（濾芯）內，經過過濾的風從 2（Φ10 的球形閥門）進入風門控制箱及氣缸內，過濾下來的水及雜質通過 3（Φ10 的球形閥門）排出。
將風門過濾器原件安裝在風門氣缸用風處巷道幫部，距巷道底板 1.6m 處，然后使用Φ10 高壓膠管將污風流引入風門過濾器 1 內，污風流通過過濾后，雜質從 3 處手動排出，過濾的風流通過 2 排入風門氣缸內進行使用。
