防沖擊波無壓風門的結構
作者:helilong 時間：2020-05-27 15:50
防沖擊波無壓風門風門結構

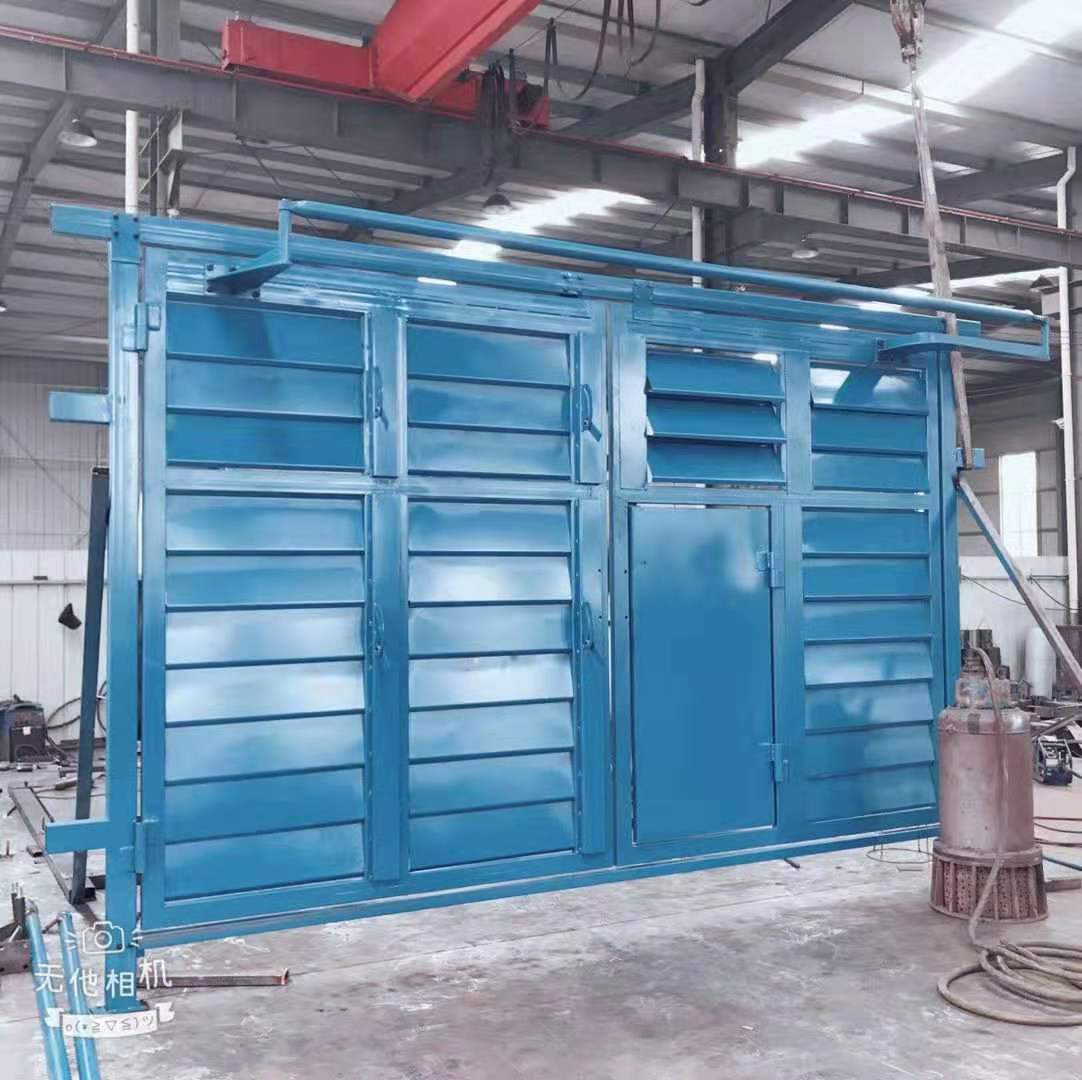

防沖擊波礦用無壓風門是在 Z MK - 127 型無壓風門的基礎上進行改造和設計的，即在原門體上安裝了可拆卸式 百葉窗結構裝置，采用可 自動泄壓 的百葉窗裝 置來緩解 沖擊波對 門體 的損 壞 。防沖擊波連 桿是將原 風 門固定 長度連桿 變成具有一定的伸縮性 的防沖擊型連桿 ，從而將爆破波對 風 門聯 動裝置 的沖擊力 轉化為 彈簧彈力 ，起 到保護 風門及聯動裝置的作用 。
防 沖擊型無壓風門上百 葉窗均 為可拆卸式 。百葉窗開啟的方向與沖擊波傳遞方向一致，根據現場實 際情況 確定百 葉窗安裝方向。 當井下進行爆破作業時 爆破沖擊波作用在門體上的沖擊力將百葉窗打開 ，從而實現部分泄壓的目的 。無壓風門是雙向開啟風門 ，當爆破 沖擊力作用 在 門體上時 ，沿著沖擊波方向開啟的風門就被打開，但逆著沖擊波方向開啟的門扇仍然關閉。此時連桿被拉長 ，彈簧被壓縮。壓力釋放后 ，由彈簧拉力將打開的風門自動閉合。沖擊波來臨前后聯動裝置示意圖
