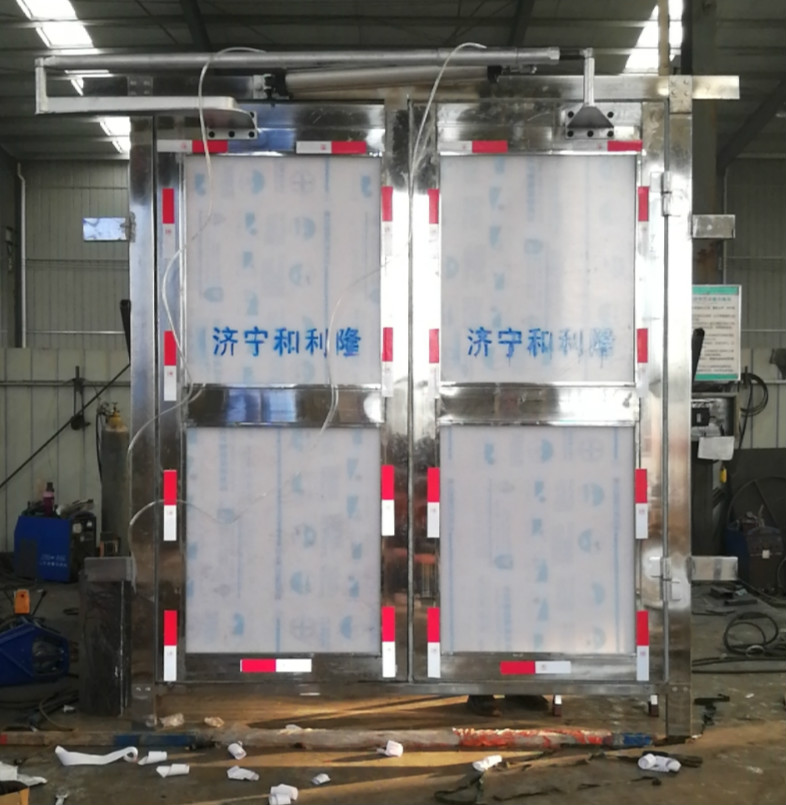

不銹鋼透視無壓風門的主要設備

　　風門為不銹鋼304結構 ,由鐵板和 U型槽鋼、鐵桿制成。風門由透視門扇、門框、聯動連桿裝置、推動氣缸、電控裝置、紅外線傳感器及聲光語音報警器組成。兩扇門向兩個方向開啟 ,通過連桿和支撐臂實現聯動。

不銹鋼透視無壓風門原理

無壓風門采用平衡原理制作 ,每組風門二道 ,每道為雙扇 ,逆向開啟 ,利用兩個逆向運動的門扇克服作用在風門兩側的風壓 ,并通過兩扇門上的支撐臂和連桿的作用 ,將風壓轉化為動力 ,實現兩扇風門的同時聯動 ,省力、方便、靈活。

不銹鋼透視無壓風門自動控制

　　無壓透視自動風門控制原理是在風門前后側巷道兩端分別安設一組紅外線傳感器 ,各形成一條不可見的紅外線監視線 ,當行人或車輛由巷道的任一方向進入時 ,傳感器自動監測 ,并輸出高電平 ,為控制設備提供可靠的信號 ,風門控制箱根據得到的信號 ,電磁閥送電 ,將自動閥門打開 ,壓縮空氣進入氣缸 ,氣缸活塞桿伸出 ,風門打開 ,反之 ,自動閥門復位 ,活塞桿縮回 ,風門在負壓和復位拉力作用下關閉。在風門自動控制裝置作用的同時 ,主控制器輸出閃光和語言電壓加到聲光信號箱 ,信號箱內兩側裝有紅色和綠色發光板及揚聲器 ,發光板發出紅綠閃光 ,揚聲器發出“風門打開 ,請行人注意安全”及交替警報聲 ,待行人或車輛通過后 , 經記憶延時 ,風門裝置自動關閉風門 ,保證在行人或車輛通過后風門自動處于關閉狀態 ,風門關好后 ,報警語音和紅燈關閉 ,綠燈常亮。無壓自動風門通過電子感應裝置 ,實現風門電子自動閉鎖。
