電動調節風門/礦用電動調節風門的主要結構

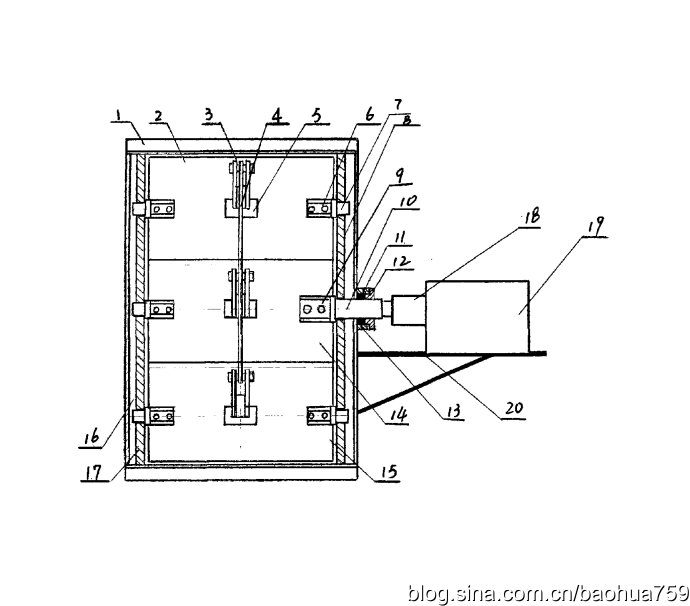

電動調節風門新型公開了一種廣泛應用于電力、化工、礦山等行業熱風系統設備中使用的電動調節風門。它包括門框，槽鋼，托架，電動執行器固定在托架上端，且由聯軸器和傳動軸連接，傳動軸中部和固定在門框右部的軸座活動連接，加強筋分別固定在中門板中部，拐臂活動連接在加強筋上端，且通過連桿分別和上下門板結構活動連接。由于本實用新型設計了一體化干式軸承，板桿式防磨及傳動機構的直軸連接，因而關閉嚴密無泄露，開關靈活無卡塞，全開全關無空行程，安裝方便，可進行水平、垂直等任意角度的安裝，且操作方便，維修簡便且量小，費用低，可滿足不同場所的安全運行及保護要求



礦用電動調節風門要求: 一種電動調節風門，它包括門框，槽鋼連接在門框兩側，托架  連接在門框 右下側，其特征在于電動執行器 固定在托架 上端，且由聯軸器和傳動軸連接，傳動軸中部和固定在門框右中部的壓座、密封墊和壓蓋及軸座活動連接，傳動軸頂部由軸銷和中門板連接，中門板的另一端由軸銷固定半軸，和軸座活動連接，加強筋分別固定在中門板中部，拐臂活動連接在加強筋上端，且通過連桿分別和上下門板結構活動連接。
