在豎井施工中，地下水常給掘砌工作帶來很不利的影響，如惡化作業條件，減慢工程進度，降低井壁質量，增加工程成本，甚至造成淹井事故，拖長整個建井工期。因此，對水的治理，需采取有效措施，將井內涌水量減少到最低限度。

井筒施工前，應打檢查鉆孔，詳細了解井筒所穿過巖層的性質、構造及水文情況，含水層的數量、水壓、涌水量、滲透系數、埋藏條件以及斷層裂隙、溶洞、采空區和它們與地表水的聯系情況資料，為選擇治水方案提供依據，做到對地下水心中有數。

對水的治理，可歸納為二類：

一是在鑿井前進行處理。設法堵塞涌水通道，減少或隔絕向井內涌水的水源，采取地面預注漿、井外井點降水、井內鉆孔泄水等，使工作面疏干。

另一種是在鑿井過程中，采用壁后、壁內注漿封水、截水和導水等方法處理井筒淋水，用吊桶或吊泵將井筒淋水和工作面涌水排到地面。

當井筒通過含水豐富的巖層時，上述兩種方法有時還需同時兼用。根據我國建井實踐表明，井筒涌水量超過40rTi3 /h時，鑿井前實行預注漿堵水對井筒施工較為有利。

通過綜合治水后，最好使井筒掘進能達到“打干井”的要求，即工作面上所剩的涌水，與裝巖同時用昂桶即可排出。達不到上述要求時，也應使井筒內的剩余涌水只用一臺吊泵即可排出。

雖然采用綜合治水達到“打干井”的要求需要一定的費用和時間，但從總的速度、費用、質量、安全等方面加以比較，還會是有利的。

3.5.1排水工作

3.5.1.1吊桶排水

當井筒深度不大且涌水量小時，可用吊桶排水，隨同矸石一起提到地面。

吊桶排水能力取決于吊桶容積及每小時吊桶提升次數。吊桶小時排水能力Q可按下式計算：

Q一nVK1K2 (3-4)

式中V-吊桶容積，m³；

n――吊桶每小時提升次數；

K1-吊桶裝滿系數，K1=0.9；

K2-松散巖石中的孔隙率，K2 -0. 4～0.5。

吊桶容積及每小時提升次數是有限的，而且隨井筒加深，提升次數減少，故吊桶排水能力受限制，一般只限井筒涌永量小于8～lOlri3/h條件下用之。吊桶排水時，需用壓氣小水泵置于井筒工作面水窩中，將水排至吊桶中提出(圖3-24)。壓氣小水泵的構造如圖3-25所示，其技術性能如表3-20所示。

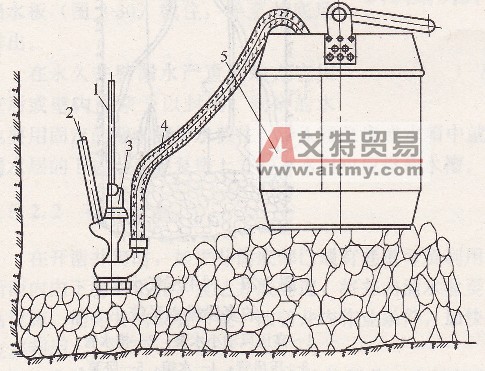

圖3-24壓氣泵吊桶排水

1一進氣管；2一排氣管；3-壓氣泵；4-排水軟管；5吊桶

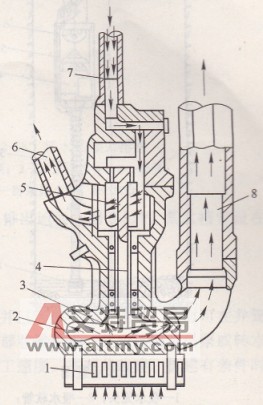

圖3-25壓氣泵構造

1-濾水器；2一泵體；3工作輪；4-主軸；5風動機；6-排氣管；7進氣管；8-排水管（排人吊桶或吊盤上水箱中）

表3-20壓氣泵技術性能

3.5.1.2吊泵排水

當井筒涌水量超過吊桶的排水能力時，需設吊泵排水。吊泵為立式泵，泵體較長，但所占井筒的水平斷面積較小，有利于井內設備布置。吊泵在井內的工作狀況如圖3-26所示。

常用吊泵為NBD型及80DGL型多級離心泵，它由吸水籠頭、吸水軟管、水泵機體、電動機、框架、滑輪、排水管，閘閥等組成，在井內由雙繩懸吊。NBD型及80DGL型吊泵的技術性能如表3-21所示。

當井筒排水深度超過一臺吊泵的揚程時，需采用接力排水方式。當排水深度超過揚程不大時，可用壓氣泵將工作面的水排至吊盤上或臨時平臺的水箱中，再用吊泵或臥泵將水排出地面(圖3-27)。當排水深度超過揚程很大時，需在井筒的適當深度上設轉水站（腰泵房）或轉水盤，工作面的吊泵將水排至轉水站，再由轉水站用臥泵排出-地表(圖3―28)。如果主、副井相距不遠，可以共用一個轉水站，即在兩井筒間鉆一稍為傾斜的鉆孔，連通兩井，將一個井筒的水通過鉆孔流至另一井筒的轉水站水倉中，再集中排出地面。

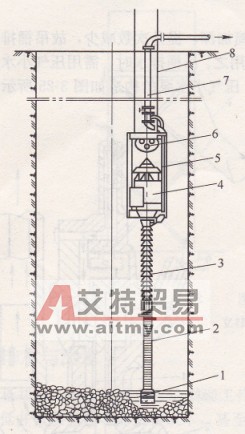

圖3-26工作面吊泵排水示意圖

1-吸水籠頭；2吸水軟管；3-水泵機體；4電動機；5-框架；6滑輪；7-排水水管；8-吊泵懸吊繩

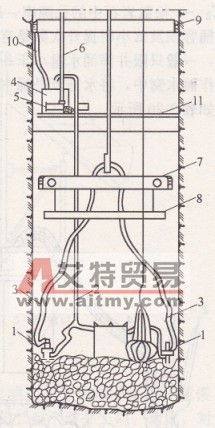

圖3-27利用壓氣小水泵的多段排水系統

1高壓風動小水泵；2一排水管；3壓風管；4-水箱；5-臥泵；6-排水管；7-吊盤；8-鑿巖環；9-集水槽；IO導水管；II-臨時平臺

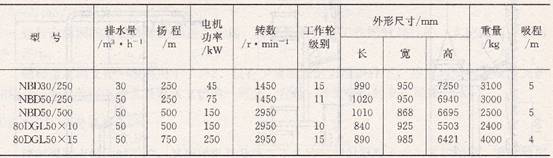

表3-21國產吊泵技術性能

3.5.2治水方式

3.5.2.1截水

為消除淋幫水對井壁質量的影響和對施工條件的惡化，在永久井壁上或永久支護前應采用截水和導水的方法。

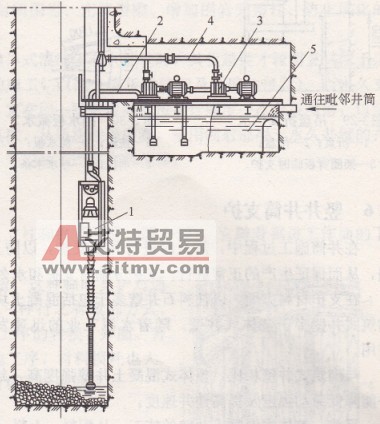

圖3-28轉水站接力排水

1-吊泵；2一吊泵排水管；3-臥泵；4-臥泵排水管；5-水倉鄰井筒

井筒掘進時，沿臨時支護段的淋水，可采用吊盤折頁（圖3-29）或用擋水板（圖3-30截住，導至井底后排出。

在永久井壁漏水嚴重的地方應用壁后或壁內注漿予以封閉；剩余的水也要用固定的截水槽將水截住，導人腰泵房或水箱中就地排出地面（圖3-31）。截水槽常設在透水層的下邊。在腰泵房上方有淋水時也應設截水槽。

3.5.2.2鉆孔泄水

在開鑿井筒時，如果井筒底部已通有巷道可資利用，并已形成了排水系統，此時可在井筒斷面內向下打一鉆孔，直達井底巷道，將井內涌水泄至底部巷道排出。此法可取消吊泵或轉水站設施，簡化井內設備布置，改善井內作業條件．加快施工速度，在礦井改建、擴建有條件時應多利用。

泄水鉆孔必須保證垂直，鉆孔的偏斜值一定要控制在井筒輪廓線以內。其次，要保護鉆孔，防止矸石堵塞泄水孔或因泄水孔孔壁坍塌堵孔。為此孔內可下一帶篩孔的套管，隨工面的推進，逐段切除套管。放炮前，需用木塞將泄水孔堵住，以免爆破矸石掉入泄水孔將孔堵住。有的礦井使用這一方法，取得了較好的效果。

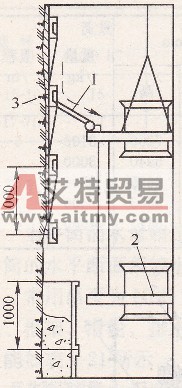

圖3-29吊盤折頁擋水

1一折頁；2一吊盤；3-架圈背板臨時支護

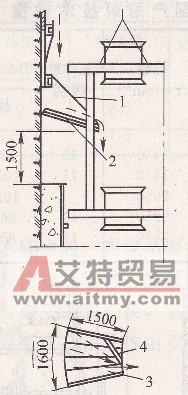

圖3-30擋水板截水

1-鐵絲；2-擋水板；3-木板；4導水木條

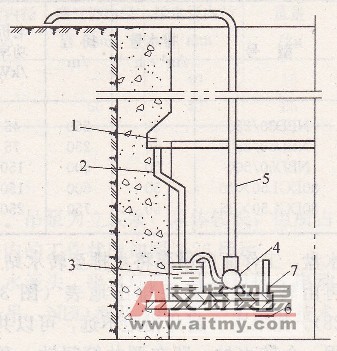

圖3-31 固定截水槽截水

1混凝土截水槽；2一導水管；3-盛水小桶；4-臥泵；5-排水管；6-鋼梁；7月牙形固定盤
