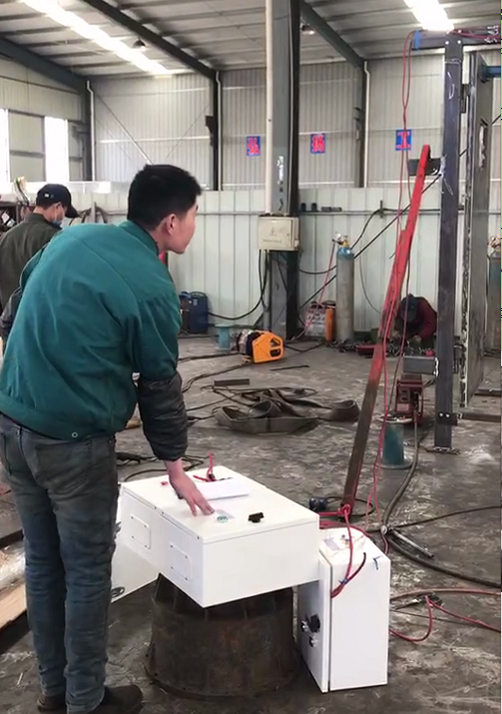

氣動無壓風門控制系統主要由礦用隔爆兼本質安全型風門控制裝置、礦用防爆控制按鈕、礦用本質安全型光電式接近傳感器、礦用本質安全型電感式傳感器、礦用隔爆兼本質安全型語音聲光報警器和礦用隔爆型氣動電磁閥等組成。

圖3是風門控制系統中各主要裝置設備之間的關系圖。礦用隔爆兼本安型風門控制器接收處理礦用本安型光電式接近傳感器及礦用本安型電感式傳感器的開關信號后,輸出指令信號控制氣動電磁閥動作,同時向礦用本質安全型語音聲光報警器發出語音信號和顯示信號。礦用本安型光電式傳感器監視有無行人或車輛通過風門,礦用本安型電感式傳感器確定左右門扇風門的開閉狀態。礦用隔爆型氣動電磁閥接收控制主機信號,從而改變壓風氣流方向使氣缸動作,實現風門的開啟或關閉。
