礦用抗地壓風門,抗風壓風門的設計
作者:helilong 時間:2020-05-23 10:57

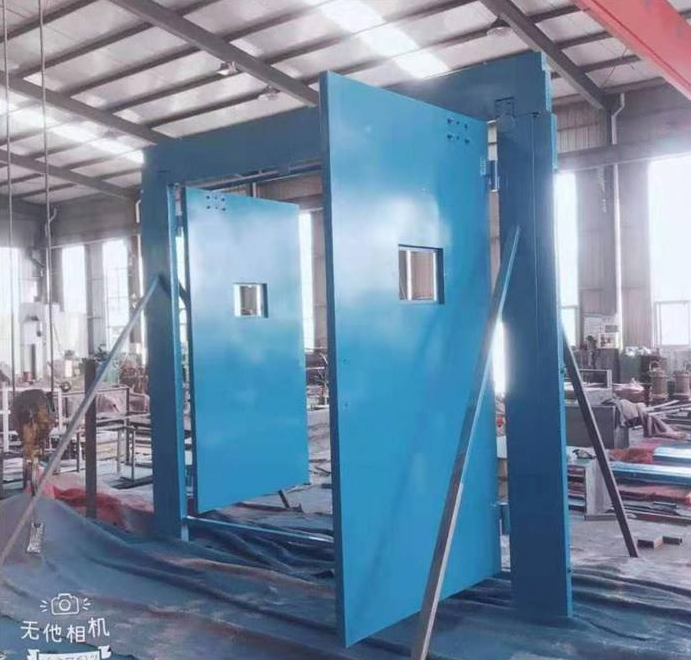

現有的風門大都采用內置風門,礦壓較大時,容易導致門框變形,風門關閉不嚴、漏風等問題。因此,為避免礦壓破壞風門,保證礦井通風系統可靠及安全生產,結合上述破壞機理分析及數值模擬,本設計采用外置風門設計,首先將墻體與風門分離,中間留出與風門框內側一樣的空間;然后用水泥砂漿、磚將框與墻體之間填實;最后用電鉆在兩豎坎上下兩端各打眼一個,用準備好的錨桿將門框與墻體固定在一起,如圖9所示。
在唐口煤業公司壓力較大的330檢修斜巷,構筑了一道風門,在新建的風門墻上布置4個超高壓傳感器(圖1 ),定期記錄壓力信息;同時布置長度觀測儀(圖2),觀測其上下左右的變形值。對該新建的風門經過四個月的觀測,結果如表2所示。觀測結果表明,風門墻體水平長度變形量為17 · 3 cm,垂直長度變形量為2L 2 cm,墻體壓力最高達到16.7 MPa,雖然風門變形量增大,最大為212 mm,但墻體仍然完好。
通過超高壓壓力傳感器和長度傳感器對唐口煤礦的兩個壓力較大巷道新建的風門連續監測,發現隨著壓力增大,變形量也逐漸增大,最大壓力為2L 5 MPa ,最大變形量為157 mm,當?shù)V壓釋放到一定程度,壓力和變形量變化緩慢。在唐口煤礦構筑的新型抗壓風門,經過四個月的實際觀測,風門完好,延長了該礦通風設施的使用壽命、降低了該礦通風設施的維護成本、保障了該礦礦井通風系統的穩定、可靠運行
