礦用氣動控制風門組成

1）聯鎖氣動控制風門主要由四部遠程激光控制器、風門風壓伸縮臂、風壓管路、電纜、風門、聯鎖開關、臨時排水系統等組成。

2）聯鎖氣動控制風門規格按照施工巷道斷面規

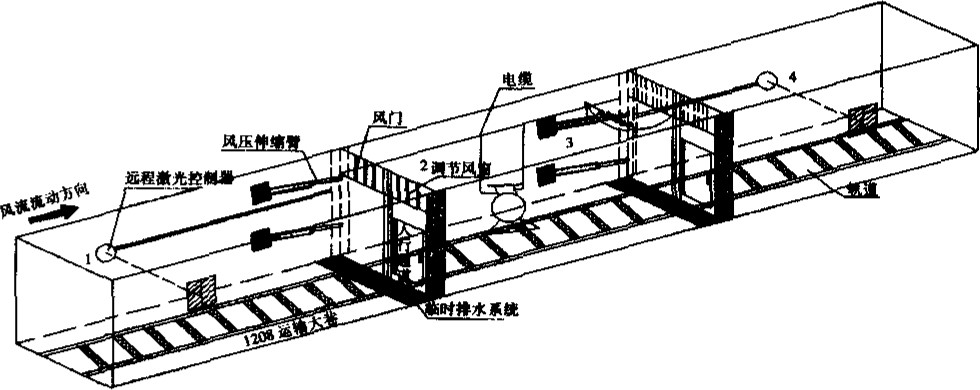

圖1煤礦聯鎖氣動控制風門安裝示意圖

格進行定制，1208運輸大巷共安裝兩道風門，風門間距為30 m，為防止巷道積水侵泡風門造成風門腐爛，影響其控風效果，風門內部采用木質材料制成，風門外部包裹一層0· 5 mm鋼板。

3）為防止巷道內污水在風門低洼處形成積水影響通行，在兩道風門前建立臨時排水系統，臨時排水系統主要包括臨時水倉、排水配套設施組成，水倉深度為0· 5 m，長度為巷道寬度，寬度為0· 5 m，水倉上部分別鋪設工字鋼及鋼板，確保安全可靠不影響鋪設電機車軌道。同時臨時水倉內安裝一套排水系統。

4）四部遠程激光控制器分別安裝在距兩道風門前后30 m處，以及兩道風門中間位置具體如圖1所示（安裝位置為1、2、3、4）。

5）遠程激光控制器主要由激光儀、接收器、聯鎖線組成；每道風門安裝兩組風壓伸縮臂，伸縮臂與高壓風管相連接。
