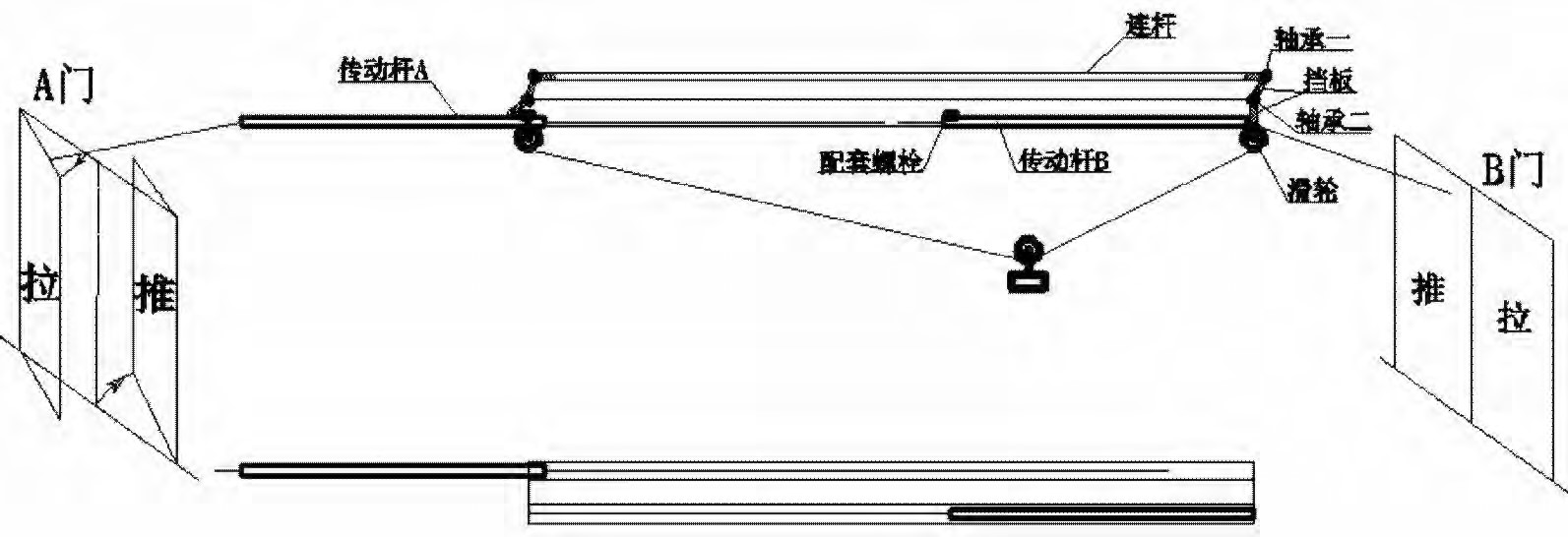

風門機械閉鎖裝置構成

動作前動作后圖2 機械閉鎖動作本裝置由連桿、A、B兩根傳動桿、A、B兩塊擋板、軸承、鋼絲繩、滑輪、配套螺栓、滑動軌道板組成。 本裝置是一種純機械式裝置，不需要外部提供任何動力。 在外力的作用下（打開風門時）通過拉動一端與風門門扇相連的鋼絲繩， 帶動傳動桿將擋板頂起并卡死，實現快速閉鎖另一道風門，從源頭上防止了兩道風門同時打開的情況， 機械閉鎖動作見圖2。
