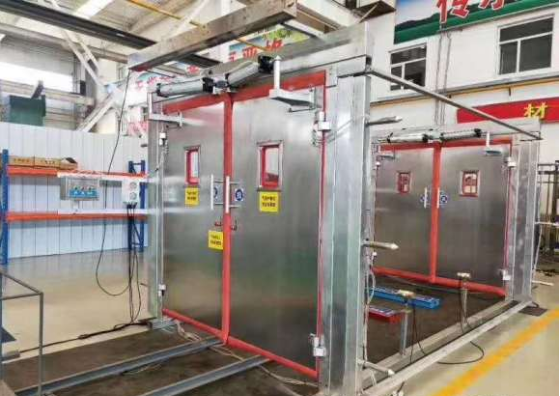

煤礦自動風門系統工作原理



安全光幕傳感器的發射端與接收端分別安裝在翻車機的兩側，發射端與接收端形成直線對射，共有4條平行射線，每條射線相距 40mm。正常情況下，風門處于關閉位置，下限位開關常閉點斷開，電機處于休息狀態，黃綠二盞電機運轉指示燈滅。當系統通電后，安全光幕傳感器處于工作狀態，發射器紅燈亮，說明電源接通。當煤車推進翻車機時，對射光幕被遮擋，光幕傳感器裝置發出遮光信號，中間繼電器 KA1 得電，KA1 常開觸點閉合， KM1 接觸器得電閉合， KM1 的輔助觸點閉合形成自保，綠色指示燈亮，電機帶動滾筒纏繞鋼絲繩，由鋼絲繩牽引風門自動升起，當風門上文章編號：

升到一定高度后，頂住上限位開關，上限位開關常閉點斷開， KM1 接觸器失電斷開，電機停止運轉，風門停止上升，并在蝸輪蝸桿減速箱自鎖力的作用下，保持在原位置，綠色指示燈滅。當煤車卡完后，對射光幕正常對射，KA1 接觸器失電，KA1 常閉觸點閉合，時間繼電器 KT3 延時 15 秒閉合（延時閉合時間可根據實際情況調整），KM2 接觸器得電吸合，KM2 接觸器的輔助觸點閉合形成自保，黃色指示燈亮，電機反轉，風門在自重的作用下隨著電機的反轉緩慢下降，當風門到達底部時，頂住下限位開關，下限位開關常閉點斷開，電機停轉，風門關閉，黃色指示燈滅。
