風門是井巷中用以隔斷風流的通風設施, 風門關閉質量的好壞直接關系到通風系統是否穩定可靠。

風門連鎖的常用方式是采用鋼絲繩將一組 (兩道)風門連接起來, 當一道風門打開時, 另一道風門則關上。然而在實際應用過程中, 單獨用鋼絲繩連鎖的風門仍然存在因半開半掩而造成風門漏風甚至風流短路的問題。為了解決這一問題, 徐礦集團安全管理部門研制了風門彈簧閉鎖裝置。

井下風門彈簧閉鎖裝置工作原理

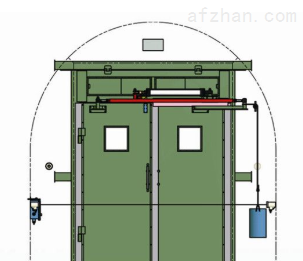

彈簧閉鎖風門是在兩道風門之間用 2 根鋼絲繩相互連接, 鋼絲繩兩端分別固定在兩道風門的門扇和門閂上。當車或行人通過風門 11 時, 風門 11 即被打開, 并通過導向滑輪 6 帶動鋼絲繩 7 移動, 使安裝在風門 12 上的彈簧缸里面的門閂 8 失去拉力, 彈簧伸展, 由彈簧推動風門 12 上的門閂 8, 門閂伸出, 插在門鼻 5 內, 將風門 12 閂上, 使風門 12 閉鎖, 此時風門 12 無法打開。礦車或行人通過風門 11 后, 風門在自動關閉鋼絲繩的彈力、礦井風壓、風門睡度的作用下自動關閉, 此時風門 11 通過滑輪 6 和鋼絲繩 7 對彈簧缸 4 產生拉力, 彈簧被壓縮, 使風門 12 上的門閂 8 縮回原位, 風門 12 被解鎖, 恢復到原來兩道風門正常關閉的狀態。當車或行人通過風門 12 時, 風門 11 以同樣的方式被閉鎖和解鎖, 從而使兩道風門不能同時打開, 杜絕巷道風流短路現象。

為防止彈簧失效而將風門閉死, 在閉鎖門閂 8 一端接一根長 1. 5 m 的鋼絲繩 9, 用元寶卡子卡住, 鋼絲繩經滑輪過門框?qū)Ｓ每? 繩子尾端連接一個手柄 10。當風門閉死時, 拉動手柄, 彈簧收縮, 閉鎖風門解鎖。
