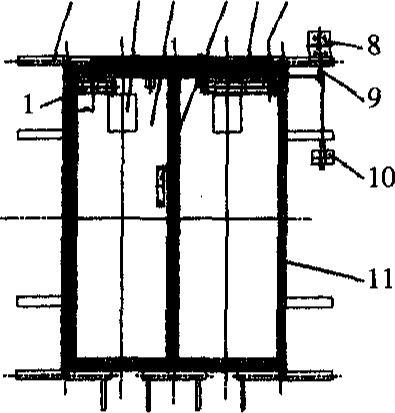

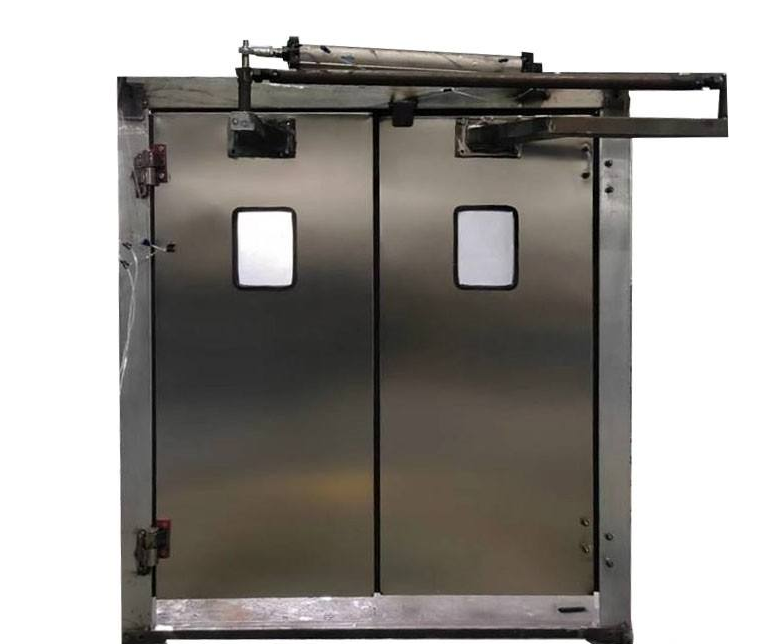

自動無壓平衡風門系統中設有2道單式的風門結構主體，每道單式風門主體又由一套門框、左右兩門扇、平衡機構、滑輪、鋼絲繩、重錘配重裝置及擋板等組成。其中平衡機構包括左右門軸、支撐直臂、支撐彎臂和連桿機構·，對開結構的左右兩扇門通過支撐直臂、支撐彎臂和連桿實現聯動，分別向2個相反方向同步開啟和閉合。為防止風流反向時吹開風門，有擋板焊接在風門開啟方向的異側。風門門框及門扇用鋼板焊接結構，外部表面做噴塑處理，可以防止井下腐蝕。

無壓平衡風門的左右2扇門通過支撐直臂、支撐彎臂及連桿組成一個連桿機構，在風門左右2扇門打開關閉過程中整個機構處于平衡狀態，即總力矩為0。如能夠使左右門扇打開閉合時的速度和角度始終保持一致，在平衡機構作用下，左右門扇的風門所受風壓作用力為0。其中風門軸對門扇的支撐力不能轉動門扇，風壓對風門的推力可以轉動門扇，風門所受作用力只有開啟風門的氣動力和配重裝置重錘的重力

無壓平衡風門在初始狀態閉合位置和末狀態打開位置的機構俯視圖，設直臂才刀距左門扇軸心距離仂：，彎臂BEC距右門扇軸心距離B02：  ，彎臂BEC的BC連線與右門扇之間夾角為先若要保證風門在初始閉合位置狀態時，連桿c與左右門扇平行，即刀C/／仂仂，必須滿足乃：BE或刀： BCsin 90在風門完全打開的過程中，風門門軸位置始終不變，左右門扇逐步被打開，直至左右門扇垂直于連桿，即月點轉移至A'占B點轉移至點c點轉移至c'點，D點轉移至刀 '點后；若要使連桿仍然平行于左右門扇風門，即c' //仂02，必須滿足 B'c'cos A'仂+B' 02：·+佝整體結構是一平行四連桿機構，即利用平行四邊原理，當其中一扇門被拉開或推開時，則另一扇門同步朝相反的方向開啟，風門左右門扇有固定的打開方向。
