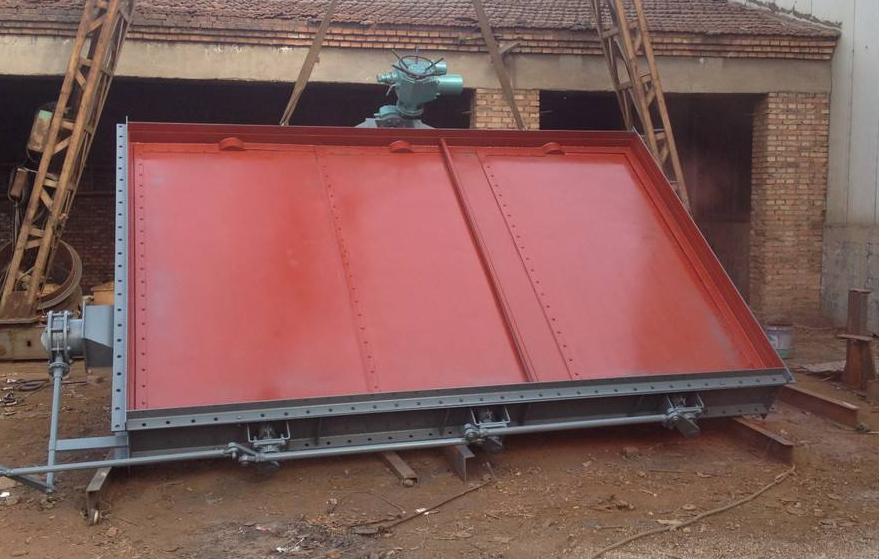

（1）小絞車輸出軸端有絲杠，通過絲杠和普通按鈕實現小絞車閉鎖（見圖1)，但普通按鈕動作不靈敏，致使風門開閉行程大，且絲杠運動行程小，無法調整、定位。

（2）風門到位后無限位裝置，不能控制風門的關、閉情況。

（3）無風門到位顯示裝置，主通風機司機不能直觀地判定風門的關閉情況。

由于以上缺點，致使主通風機司機在反風或倒風機時經常出現拉斷風門牽引鋼絲繩現象，導致井下不能正常生產，且嚴重危脅著礦山安全，是石圪節煤礦安全生產的一大隱患。

主扇風門限位閉鎖改進方案

主通風機風門小絞車采用的普通型按鈕改為 LXW5一微動開關，增加了動作的靈敏性。在各風門上安裝了目前比較先進的磁敏式霍爾傳感器、限位裝置。制作了反風操作示意圖，示意圖上顯示各風門的關閉情況，避免了操作失誤現象，保證了供風安全。

主通風機風門限位閉鎖改進原理

(1)在原小絞車控制的基礎上，加裝了定位跑道，跑道兩側固定有LXW5—HD型微動開關，開關可左右進行調節。當電機轉動時，經內齒輪傳動，螺紋桿與滾筒同軸轉動，螺帽沿定位跑道左右移動，來帶動推桿推動開關動作，如圖1所示。LXW5—HD 型微動開關有兩對觸點，一開一閉，常開接點接到風門到位顯示，常閉接點接人接觸控制回路，實現到位斷電保護的作用，見圖2。
（2）在各風門上安裝了中國正泰世聯傳感器有限公司根據國外先進技術、引進日本歐姆龍，德國西門子芯片制造的新型集成化SJM12T—10Z/PKS 型接近開關，該開關工作電壓：10、30 V，電流300 mA，檢測距離10灬1，具有體積小，頻率響應快，電壓范圍寬，重復精度高，抗干擾能力強，使用壽命長，耐腐蝕、耐振動等特點。
（3） 風門限位電器原理見圖3。交流220 v 電壓經變壓器B后變為交流12 v電壓，12 V電壓經過4個二級管DI一D4后變為直流電，電解電容 c起濾波作用。當風門接近開關HI動作時，固態繼電器（GTJ2、IDP型，輸人：3一30 v，輸出： 24 v、IA）GTJI輸出電壓，接觸器Jl動作，圖2 中的常閉接點Jl打開，正轉按鈕QAI不起作用，風門只能向相反方向開動。當風門相反接近開關動作時，固態繼電器GTJ2輸出電壓，只能啟動 QAI，從而實現了到位方向閉鎖，當圖3中接近開關或固態繼電器出現故障時，可扳動應急開關K，使接觸器動作。

煤礦主通風機風門實施效果

（1） 實現了雙方向到位閉鎖，克服了因操作失誤拉斷風門牽引鋼絲繩現象。
（2） 主通風機反風模擬圖板直觀地顯示出各風門的開閉情況，便于司機操作。電路簡單、易操作、易維護。
