風門控制用氣控裝置，其特殊之處在于包括設置在A門一側的氣源箱和另一側的控制箱，以及B門一側的氣源箱和另一側的控制箱，還包括分別設置在A門和B門的門體上的氣缸和閉鎖檢測磁控閥，氣源箱和控制箱均設有開門按鈕、關門按鈕和應急泄壓手拉閥；氣源箱主進氣口與礦井下壓風管路相連接，經氣源箱過濾處理后通過副供氣氣管與控制箱相連；氣源箱的開門按鈕、關門按鈕和應急泄壓手拉閥與控制箱的對應之處相連接，門體上的氣缸及閉鎖檢測磁控閥與控制箱相應接口相連，A門的控制箱與B門的控制箱閉鎖控制出、入接口為互相交叉連接。所述的氣源箱上方有氣壓表。本發明的有益效果是，整個系統中無任何電路器件，徹底避免在高瓦斯煤礦的安全隱患，完全替代電控及液壓控制，成本低廉。風門控制用氣控裝置具有開閉靈活，操作簡便，耗氣少，維護簡單的特點。該裝置結構簡單、體積小、重量輕、安裝簡單，使用方便，安裝在井下巷道壁上不影響空間，使用起來即可靠又安全，在本領域內具有廣泛的實用性。行人和礦車通過風門時，通過操作氣控裝置實現風門的啟閉，自動閉鎖。本裝置適用于煤礦井下有瓦斯和煤塵爆炸危險的場所。

風門控制用氣控裝置組成和原理

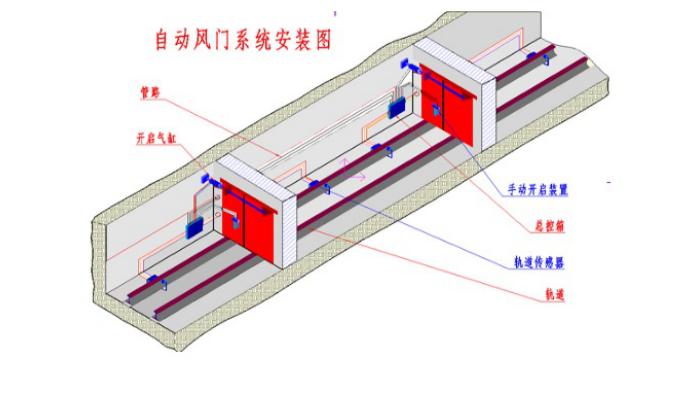

風門控制用氣控裝置，包括設置在A門2—側的氣源箱4和另一側的控制箱5，以及B門3 —側的氣源箱7和另一側的控制箱6，還包括分別設置在A門和B門的門體上的氣缸和閉鎖檢測磁控閥，氣源箱和控制箱均設有開門按鈕、關門按鈕和應急泄壓手拉閥；氣源箱主進氣口與礦井下壓風管路相連接，經氣源箱過濾處理后通過副供氣氣管與控制箱相連；氣源箱的開門按鈕、關門按鈕和應急泄壓手拉閥與控制箱的對應之處相連接，門體上的氣缸及閉鎖檢測磁控閥與控制箱相應接口相連，A門的控制箱與B門的控制箱閉鎖控制出、入接口為互相交叉連接。氣源箱上方有氣壓表。本發明的風門控制用氣控裝置，由氣源箱和控制箱兩部分組成。適用于煤礦井下風門控制，行人和礦車通過時由該氣控裝置實現風門的啟閉，自動閉鎖。氣控裝置巷道布局如圖I :在兩道風門(A門和B門)兩側安裝氣源箱及控制箱， 箱體正面均布置有綠色開門按鈕及紅色關門按鈕。氣源箱上方有壓力表，實時顯示系統壓力。氣控裝置系統原理如圖2 :氣源箱主進氣口與礦井下壓風管路相連接，經氣源箱過濾處理后通過副供氣氣管與控制箱的副供氣氣管相連。氣源箱2個按鈕及應急泄壓手拉閥接口與控制箱對應接口相連接。門體上氣缸及閉鎖檢測磁控閥與控制箱相應接口相連，控制箱閉鎖控制出、入接口為互相交叉連接。A門與B門的氣源箱設有氣體過濾裝置，氣源箱和控制箱的副供氣管、閉鎖檢測磁控閥、應急泄壓手拉閥、綠色開門按鈕及紅色關門按鈕均與氣缸連接，氣缸的機械部分連接開關門。工作原理I:正常通過行人到達A門時，若B門此時處于關閉狀態時(經閉鎖檢測磁控閥檢測)，按動A門綠色開門按鈕，其信號經控制箱處理后輸出，直接控制A門氣缸開啟風門A，同時發送閉鎖信號至B門控制箱，對B門進行強制閉鎖，B門不能再開啟；行人通過A門后須按動A門另一側的紅色關門按鈕關閉風門A，其信號經控制箱處理后輸出，直接控制A門氣缸關閉風門A，A門完全關閉之后，控制箱閉鎖信號方可自行斷開，B門才可以開啟；反向通過時，操作步驟相同。2:緊急及異常通過當有緊急情況發生需緊急解除閉鎖進行開門時，或風門及氣控裝置發生異常情況無法正常開門時，可拉開A門氣源箱或控制箱上應急泄壓閥，即可手動拉開風門A，拉開B門氣源箱或控制箱上應急泄壓閥，即可手動拉開風門B。如要恢復氣控裝置，需將該道風門的氣源箱及控制箱上的應急泄壓手拉閥全部推回復位，氣控裝置將自動恢復至緊急泄壓前的正常運行狀態，閉鎖功能將自動恢復。



一種風門控制用氣控裝置，其特征在于包括設置在A門一側的氣源箱和另一側的控制箱，以及B門一側的氣源箱和另一側的控制箱，還包括分別設置在A門和B門的門體上的氣缸和閉鎖檢測磁控閥，氣源箱和控制箱均設有開門按鈕、關門按鈕和應急泄壓手拉閥；氣源箱主進氣口與礦井下壓風管路相連接，經氣源箱過濾處理后通過副供氣氣管與控制箱相連；氣源箱的開門按鈕、關門按鈕和應急泄壓手拉閥與控制箱的對應之處相連接，門體上的氣缸及閉鎖檢測磁控閥與控制箱相應接口相連，A門的控制箱與B門的控制箱閉鎖控制出、入接口為互相交叉連接。

2.根據權利要求I所述的風門控制用氣控裝置，其特征在于氣源箱上方有氣壓表。

專利摘要本實用新型的風門控制用氣控裝置，包括設置在A門一側的氣源箱和另一側的控制箱，以及B門一側的氣源箱和另一側的控制箱，還包括分別設置在A門和B門的門體上的氣缸和閉鎖檢測磁控閥，氣源箱和控制箱均設有開門按鈕、關門按鈕和應急泄壓手拉閥；氣源箱主進氣口與礦井下壓風管路相連接，經氣源箱過濾處理后通過副供氣氣管與控制箱相連；氣源箱的開門按鈕、關門按鈕和應急泄壓手拉閥與控制箱的對應之處相連接，門體上的氣缸及閉鎖檢測磁控閥與控制箱相應接口相連，A門的控制箱與B門的控制箱閉鎖控制出、入接口為互相交叉連接。本實用新型的有益效果是，無電路器件，徹底避免在高瓦斯煤礦的安全隱患，成本低廉，操作簡便，維護簡單。
