礦山通用風門釆用平推式二道風門，每道風門除配備正向風門 外，還應設有反向風門，以備災害反風時使用。實際當發生災害需要反風 時，礦井幾十道風門，必須人工去操控，打開正向風門，關閉反向風門。 在災害發生的條件下，不但難以實現，而且人工進入災害區打開或閉合風 門，有發生災難的危險。當礦山災害反風時，幾十道風門有一道不實現換 向，就會造成通風系統的混亂，擴大災害范圍。要求正向風門和反向風門 必須能跟隨正風和反風自動換向。以確保證正肉通風和反向通風的系統完 整性，可靠性。



正反風門的目的是開發一種結構簡單，使用可靠，礦山正向和反向通風 都可使用，確保通風系統的完整可靠的雙向通風用風門，而且即可自動(電 動)，也可手動的通風通用風門，以確保礦井通風安全和災害反風的可靠。

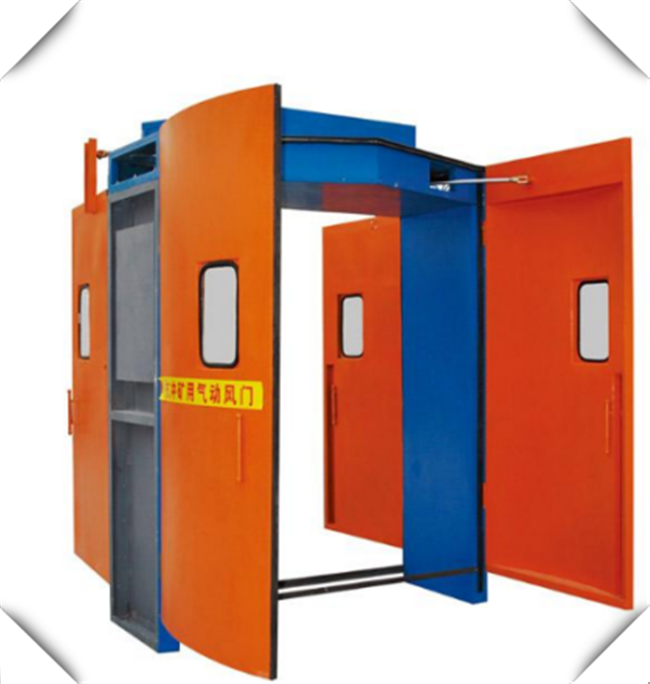

礦用正反風門技術參數

正反風門解決辦法是風門釆用吊掛推拉結構，風門門板吊掛在吊掛鏈 輪上，吊掛鏈輪將鏈條作為軌道左右移動；鏈條為無極循環結構，兩端由 主動鏈輪和被動鏈輪作為驅動和支撐作用。電動機通過減速機帶動主動鏈 輪旋轉，主動鏈輪帶動鏈條移動，鏈條上、下鏈被分別放置在槽型支撐架 的上、下槽內。當電動機開動旋轉時，鏈條左右移動帶動被吊掛在鏈條下 股上的風門門板，即可實現風門的自動開合。當人力推動風門門板時，鏈 條僅作為導軌固定不動，風門的吊掛鏈輪沿鏈條左右移動，風門門板即可 實現人力開合。風門開合到位，風門與門框接觸后，安裝在門框上的限位開關被觸動， 即可停止對電動機供電、停止電動機轉動，風門門板也停止移動。風門門 板移動到關合位置，當限位開關事故不能停止對電動機供電時，電動機繼 續運轉，鏈條雖然仍在移動，但風門門板被門框阻止，吊掛鏈輪開始在鏈條上空轉，實現對風門門板的保護，并防止擠傷過往行人。風門門板下端有導向溝槽，可沿門框下坎導向滑輪移動，抵抗風壓推 動風門偏移。風門開合可以人工推拉風門門板實現風門開合，也可人工按壓風門電 機按鈕開合風門，還可釆用紅外線自動控制風門電動機實現自動化。風門周邊釆用橡膠彈性密封，固定在風門門框上，橡膠彈性密封被壓 緊在風門門板上，以減少風門漏風。在運行車輛的大斷面井巷，可以在鏈條的上鏈上再吊掛一扇雙扇風門門板，即制成雙扇風門，當鏈條移動時，上、下鏈上吊掛的風門門板和雙 扇風門門板，反向移動，實現風門的開合。有益效果本發明有以下優點1、 釆用吊掛推拉式結構，可以將正向風門和反向風門合二為一，不論正 向通風或反向通風，都能確保通風系統的可靠性，不會因通風風向改變 而鼓開風門造成通風短路，破壞通風系統。2、 本發明可將二道正向風門和二道反向風門合并成二道通用風門，節約了二道風門。3、 本發明由于釆用推拉結構，正向通風和反向通風都一樣使用，防止災 害反風因人工更換反向風門造成的危害性。4、 本發明釆用鏈式吊掛推拉風門，即可實現風門人工手動開合，也可實 現機械化或自動化風門開合。也解決了拉壞鳳門及夾傷過往人員。5、 本發明風門關閉到位觸及限位開關，可以實現電動關閉保護，也可實 現二道風門不能同時打開的閉鎖問題。
