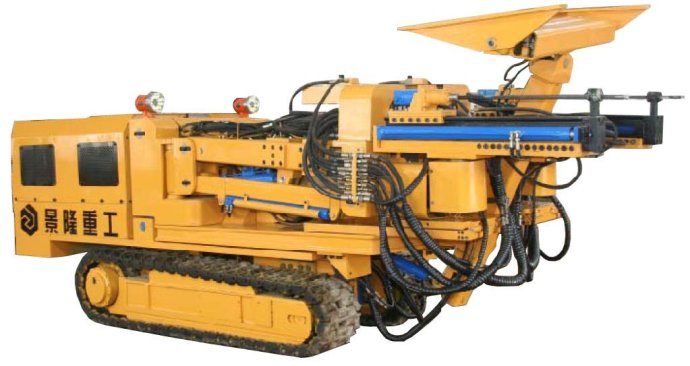

CMM1-10煤礦用液壓錨桿鉆車產品介紹

CMM1-10煤礦用液壓錨桿鉆車是我公司針對煤礦井下巷道的錨裝研制的一種多用途新型鉆車。該車體積小、重量輕、靈活多用、具有良好的通過性，在掘進迎頭可以和掘進機先后作業；亦可在井下進行探水、探瓦斯、打地錨、巷道補網修復和綜采工作面停面錨網作業。

CMM1-10煤礦用液壓錨桿鉆車主要特點

1、采用履帶式行走，能夠很好地適應井下坑洼、泥濘的地面條件。

2、電力驅動，全液壓控制。

3、鉆臂可以 360°旋轉。

4、鉆臂可以作為平臺，既能搭載探水鉆機，也能搭載錨桿鉆機。



CMM1-10煤礦用液壓錨桿鉆車工作原理

鉆車泵站啟動后，通過鉆車后方的先導操作閥控制鉆車移動到需要的位置，準備打孔作業；鉆臂由連桿臂、橫臂組成，可以保持鉆機部水平升降，安裝在可以 360°旋轉的回轉部上，通過先導操作閥控制鉆車鉆臂及搭載在鉆臂上的錨桿鉆機或探水鉆機伸展到合適的打孔位置，開始打孔作業。

CMM1-10煤礦用液壓錨桿鉆車主要技術參數

參數名稱 單位 參數 備注

鉆車尺寸 （長×寬×高） m 5.4×1×1.8 收緊

水平鉆孔高度 m ≤ 3.45

行走速度 m/min ≤ 20

爬坡能力 （°） ±12

鉆孔直徑 mm Φ28~Φ50

額定壓力 MPa 16

探水鉆機

額定轉速 r/min 210

額定轉矩 N.m 500

鉆孔深度 m 0~100

鉆孔速度 m/min 0~1.5

錨桿鉆機

額定轉速 r/min 460

額定轉矩 N.m 300

一次鉆孔深度 m 2.4

鉆孔速度 m/min ≥ 1

鉆孔上下傾角 （°） ±90

鉆孔水平傾角 （°） ±180

油缸推力 滑動架油缸 kN 14

整機重量 t 6
