潛孔鉆桿產品概述

潛孔鉆桿產品介紹

潛孔鉆桿外徑50mm,60mm,76mm,89mm,108mm,長1m,2m,3m  潛孔鉆桿型號主要有： 76*3000MM潛孔鉆桿，76*2000MM潛孔鉆桿，60潛孔鉆桿，76潛孔鉆桿

潛孔鉆桿結構特點

潛孔鉆桿由桿筒、公接頭和母接頭組成，桿筒、公接頭和母接頭開有軸向孔，公接頭后端和母接頭前端以過盈配合方式由桿筒兩端嵌入到桿筒 的軸向孔內；潛孔鉆桿公接頭和母接頭上設有軸肩，桿筒端面與公接頭、母接頭的軸肩端面以焊接連接。潛孔鉆桿是新型桿筒與公母接頭之間既有以徑向過盈配合連 接，又有從軸向端面以焊接連接，因而潛孔鉆桿抗扭強度較高，能夠滿足鉆機的鑿巖需要；具有設備投資少，鉆桿重量輕的特點。

潛孔鉆桿使用前的注意事項及特點

潛孔鉆桿在使用時會出現一些故障，有些故障是由于潛孔鉆桿本身質量引起的，有些是由于潛孔鉆桿操作不當引起的。潛孔鉆桿出現故障，維修比較麻煩，會延誤工期。    這就要求潛孔鉆桿使用者一定要對潛孔鉆桿的工作原理有一定的了解，對常見的故障做出一些妥善的安置。    潛孔鉆桿進場前，必須平整場地，備好墊木、工具等。鉆機進場后，必須用墊木將鉆機墊高，使輪胎離地，并且調整機架成水平位置：接通電源后，可啟動電機，提升桅桿，桅桿起升后，將桅桿底部的螺桿旋出，并支承到支座上；再將拉桿、架腿、繃繩安裝好，并用螺旋調整器來調整拉桿、繃繩的張緊程度。潛孔鉆桿鉆具卷筒鋼繩自卷筒引出經沖擊梁的導向滑輪和張力滑輪再進入桅桿頂部的鉆具滑輪而下垂，其端頭接下鋼繩接頭與鉆具相連。泥漿卷筒鋼繩穿過桅桿頂部泥漿繩輪而下垂，使端頭與泥漿軸筒相連。潛孔鉆桿輔助卷筒與桅桿底部的三個定滑輪配合使用。



在眾多的復雜地層鉆進施工中，塌孔、埋鉆是施工人員經常碰到且又十分頭疼的問題。采用常規的鉆進工藝方法很難保證鉆孔的質量和施工效率。
潛孔鉆桿跟管鉆進技術充分利用了風動潛孔錘高效沖擊破碎巖石的優勢，在高效碎巖鉆進的同時，同時跟入套管保護鉆孔孔壁，利用套管的剛性導向作用，可以抑制鉆孔彎曲，保證鉆孔的直線度。目前已在國內外廣泛應用于堅硬、破碎、松散等復雜地層的工程鉆孔施工中。潛孔沖擊跟管鉆進按其結構型式主要分為二種類型：偏心式跟管鉆具及同心跟管鉆具。二種結構型式的跟管鉆具具有不同的結構特點和使用性能，其適用范圍也有所區別。同心跟管鉆具因其外鉆頭的壁厚較厚，同樣孔徑施工，沖擊功傳遞效果不如偏心鉆具，只有在鉆孔直徑較大，選擇高風壓沖擊器時，效果才比較好，但制造費用比偏心鉆具高的多。
偏心式潛孔釬頭不僅成孔直徑大，而且結構簡單，制造成本低，使用方便，因此得到了更廣泛的應用

潛孔鉆桿技術參數

               規格型號mm                     生產工藝         連接形式
直徑              長度           螺紋規格
Ф32            500～3000         Tr28       摩擦焊接        公母連接
Ф42            500～3000         Tr33       摩擦焊接        公母連接
Ф50            500～3000         Tr42       摩擦焊接        公母連接
Ф60            500～3000         Tr50       摩擦焊接        公母連接
Ф76            500～3000         Tr55       摩擦焊接        公母連接
Ф89            500～3000         Tr75       摩擦焊接        公母連接

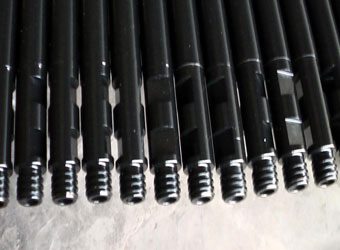

潛孔鉆桿產品圖片

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
