礦用監測監控系統監控分站產品概述

礦用隔爆兼本安型監控分站介紹

礦用隔爆兼本安型監控分站它集計算機控制、寬帶高速數據通信和數字化顯示為一體，是一種新型的監控設備，可用于煤礦井下有瓦斯煤塵爆炸危險的場所。

監控分站可以通過開關量輸入接口、模擬量輸入接口將現場傳感器的實時信號采集，經過可編程控制器內部程序的處理和邏輯運算，通過開關量輸出接口，控制現場設備的開停，同時將必要的監測數據傳送給上位機。

同時還可作為井下寬帶通信設備使用，具備2個1000M冗余光口，最多16個10/100M自適應RJ45口，2個RS-485接口，可以實現串口信號與以太網之間數據的相互轉換。具備6”真彩色LCD顯示屏，可顯示數據、組態圖形、故障、報警等各種信息。

礦用隔爆兼本安型監控分站主要參數

1、 PLC輸入及輸出

開關量輸入：32路

模擬量輸入：8路（4～20mA）

開關量輸出：32路（觸點型）

2、 數據傳輸接口

 串行數據接口：2路 RS-485或232；

傳輸速率：≤9.6Kbps；傳輸距離：≤1200m

以太網接口：≤16個；

傳輸速率：10/100/1000Mbps；

光纜傳輸距離：15-40Km；

電纜傳輸距離： ≤120m（截面積0.75mm2的電纜）

3、 顯示屏

 6寸真彩觸摸屏,內置WINDOWS CE 操作系統

4、 供電電源

工作電壓：AC 220/660V

 工作電流：≤1000mA 5、 外形尺寸（重量）

長×寬×高：663mm×418mm×816mm（約100Kg）

6、 防爆型式

礦用隔爆兼本安型，標記為“Exd[ib]I”

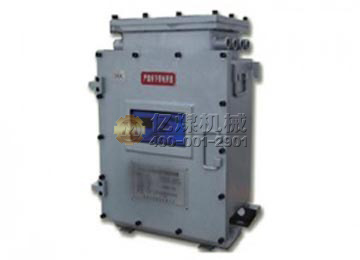

礦用隔爆兼本安型監控分站實物圖
