卡繩器產品概述

卡繩器產品簡介

KSQ型快速卡繩器，主要用于礦井提升鋼絲繩、罐道鋼絲繩、提升容器、懸掛裝置等在換繩、穿繩、維修時需要固定鋼絲繩的場合。采用楔塊和平面軸承結構，形成滾動摩擦楔形自鎖結構，具有單向自鎖反向方便解脫的功能。使用本款卡繩器被卡住的鋼絲繩與楔塊不會產生相對滑動，反向受力時，鋼絲繩能方便的解脫。采用銷軸鉸鏈結構，裝卡速度快，只需數分鐘即可完成卡繩。結構簡單，重量輕，安全可靠，使用維護方便。歡迎新老客戶來電垂詢，我們將竭誠為您服務！銷售熱線：400-001-2901

卡繩器技術參數

型號 KSQ KSQ

高度mm 450 480

厚度mm 112 142

寬度mm 280 320

承載中心距mm 260 300

繩徑mm Φ20—46 Φ46—56

允許載荷KN 150 200

卡繩器使用方法

1、將卡繩器放在承載梁上，提起楔塊，插上銷子；

2、拔出一側銷軸，打開繩卡，將鋼絲繩放入；

3、合上繩卡，插上銷軸；

4、拔出楔塊銷子，使楔塊圓弧面接觸鋼絲繩；

5、使用完畢后，反向提升鋼絲繩，使楔塊解脫，卸下繩卡。

卡繩器注意事項

1、使用前必須檢查楔塊、平面軸承、銷軸等轉動、移動部件動作是否靈活；

2、使用時繩卡必須放在承載梁上，承載梁必須可靠穩固；

3、使用時一定要注意，不要使銷軸等零件墜落；

4、使用完畢后必須妥善保管，擦凈涂油，防止生銹；

5、本卡繩器的所有吊環及把手只能承受自重，不能作其他承載使用

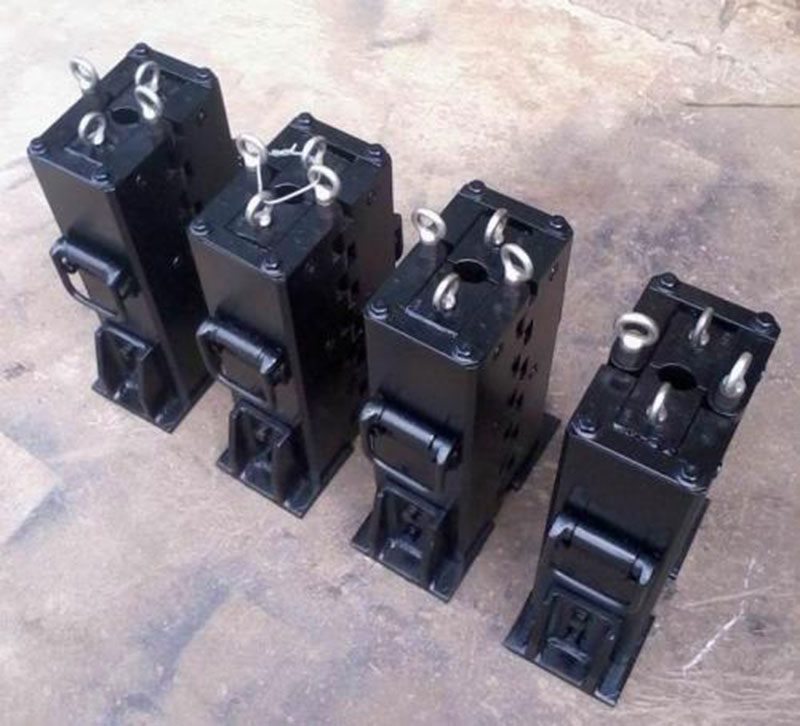

卡繩器實物圖
