GKT3固定式開停傳感器產品概述

GKT3固定式開停傳感器產品介紹

GKT3固定式開停傳感器主要用于監測煤礦井下機電設備（如采煤機、運輸機、提升機、破碎機、局扇、泵站、風機等）的開停狀態，并把檢測到的設備開停信號轉換成各種標準信號傳輸給礦井監測系統（或其它向地面?zhèn)魉托畔⒌妮d波設備等），可實現由地面對全礦電氣設備開停狀態進行集中連續自動監測。

該傳感器系礦用本質安全型，采用新型優化設計。具有結構新穎、安裝使用方便、功耗低、適應性強、性能穩定可靠、免維護等特點。

GKT3開停傳感器是采用電磁場感應原理制成的固定式傳感器，適用于煤礦井下各作業場所中測量電氣設備的“開”與“停”的工作狀態，GKT3開停傳感器輸出信號5mA時認為被檢測設備為“開”，儀器輸出信號為1mA時認為被檢測設備輸出為“停”。

GKT3固定式開停傳感器產品參數

測量范圍 5～30A AC 可調

基本誤差 10%

顯示方式 有電流通過，紅、綠色發光管亮（LED），

無電流通過，紅色發光管亮（LED）

響應時間 <1s

工作方式 測量電磁場感應電流

輸出信號 開：DC 5mA，停：DC 1mA

輸入電源 DC 9V～24V

電纜長度 ≤1500m

防爆型式 Exib I

外形尺寸 110×105×80mm

重量 ＜0.3kg

GKT3固定式開停傳感器結構特點

GKT3固定式開停傳感器外殼為塑料鑄成,固定卡子為鋼板制成,用其將傳感器卡固在電纜外皮上,外殼上有透明窗口,內裝紅、綠兩色發光二極管，燃亮?xí)r分別表示設備的開/停狀態。線路板上有調解放大倍數的電位器W1，用來調解靈敏度；有調解輸出恒流的電位器W2，用來調校輸出電流值在5±0.5mA范圍。

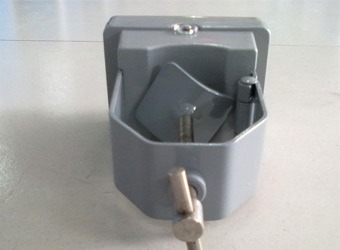

GKT3固定式開停傳感器產品實物圖
