GFW15風速傳感器產品概述

GFW15風速傳感器產品介紹

GFW15礦用風速傳感器用于煤礦井下各種主要的測風巷道及風口，主扇風機井口等處的風速檢測，以確保煤礦的安全生產；GFW15礦用風速傳感器為本質安全型，是一種智能型的檢測儀表，使用方便，能與各種煤礦安全監測系統配套使用。

GFW15礦用風速傳感器實現了全數字化設計。風速探頭選用穩定性良好的超聲波元件，GFW15礦用風速傳感器超聲波被風速調制解調后經波形整形電路處理后輸出與風速對應的頻率信號，再送給單片機電路進行運算處理，然后輸出對應的頻率信號、并進行風速值的就地顯示。GFW15礦用風速傳感器單片機將程序存儲器、數據存儲器、微處理器以及輸入輸出接口融為一體，性能好，可靠性高。本產品防爆型式為礦用本質安全型，防爆標志為“ExibⅠ”。

GFW15風速傳感器使用條件

傳感器在下列環境條件中應能正常工作：

a) 環境溫度：0℃～40℃；

b) 相對濕度：≤98%（25℃）；

c) 大氣壓力：80kPa～110kPa。

d) 貯存溫度：-40℃～+60℃。

GFW15風速傳感器型號意義

型號：GFW15風速傳感器

G——傳感器

F——風速

W——超聲波旋渦式

15——測量范圍，m/s

GFW15風速傳感器產品特點

1、微電腦處理芯片：采用單片微機和高集成數字化電路，使電路結構簡單、性能可靠，便于維修調試。

2、靈敏度高：高性能的傳感器元件加上儀器內部軟件的自動非線性補償使得儀器對風速的檢測具有較高的靈敏度。

3、可靠性高：本儀器具有開機自檢、自動穩零、精度校正等功能，且采用紅外遙控調校，整機沒有任何調整孔，儀器的零點、精度的調整，報警值的設定以及輸出信號的設定均由紅外遙控器控制?？梢员苊忾_蓋調試，減小機械損傷，提高整機的密封性，延長了儀器使用壽命。

4、穩定性好：本儀器根據卡曼渦街理論測量的風速穩定可靠。

5、兼容性好：本儀器可由紅外遙控器靈活設置多種輸出信號制式，幾乎可以與國內所有類型的分站連接。

6、外觀精巧、結構簡單：本儀器電路板采用貼片式焊接，外觀輕巧美觀，結構精致合理，密封性極好，便于安裝。

GFW15風速傳感器產品參數

測量范圍：0.4-15 m/s ，

測量誤差：小于 ±0.2 m/s ，

響應時間：小于10s ，

顯示分辨率量：0.1m/s

傳輸距離：大于2Km

輸出信號：200-1000Hz或4-20mA ，

工作電源：本安DC9V-24V/95Ma ，

報警方式：斷續聲、光報警

顯 示：四位LED顯示 ，

工作電流：≤70Ma

外形尺寸：200*125*55

重量：0.8Kg

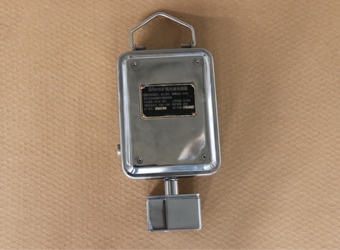

GFW15風速傳感器產品實物圖
