GPD40礦用壓力傳感器產品概述

GPD40礦用壓力傳感器產品介紹

GPD40礦用本質安全型壓力傳感器用于液體、氣體的壓力檢測。實時輸出電流信號，方便與各種自動控制系統連接。由外殼、變送器、放大電路三部分組成，廣泛用于各種自動控制的場合，可實時檢測氣體、液體的壓力。輸出標準4-20mA電流信號。

GPD40礦用壓力傳感器使用條件

1、周圍環境溫度－5℃～40℃；

2、海拔高度不超過1000m，礦井大氣壓（0.08～0.11）Mpa；

3、周圍空氣相對濕度不大于95％（25℃時）；

4、適用于有瓦斯和煤塵爆炸危險的環境中；

5、污染等級為3級；

6、安裝類別為Ⅲ類；

7、使用在無顯著振動和沖擊的場所。

GPD40礦用壓力傳感器技術參數

1、輸入電壓：本安18V；

2、輸出電流：4～20mA；

3、壓力量程：0～10Mpa。

GPD40礦用壓力傳感器工作原理

GPD40礦用壓力傳感器由外殼、變送器、放大電路三部分組成。被測介質的壓力直接作用于傳感器的金屬膜片，使膜片產生與介質壓力成正比的變形。電橋變形后輸出對應于這一壓力的電信號。電橋輸出的信號經過放大電路放大并轉換成標準的電流（4-20mA）輸出。

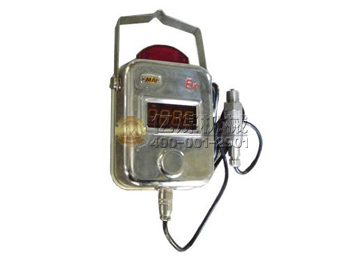

GPD40礦用壓力傳感器產品實拍圖
