GJC4低濃度甲烷傳感器產品概述

GJC4低濃度甲烷傳感器產品介紹

GJC4低濃度甲烷傳感器滿足了我國煤礦監測井下甲烷濃度的需要。它可以連續自動地將井下甲烷濃度轉換成標準電信號輸送給配接設備，并具有就地顯示沼氣濃度值，超限聲光報警等功能。傳感器經國家防爆檢驗機關進行聯機檢驗后, 可與國內各類型監測系統及斷電儀、風電瓦斯閉鎖裝置配套，適宜在煤礦采掘工作面、機電硐室，回風巷道等地點固定使用。

GJC4低濃度甲烷傳感器主要特點

1．采用單片微機和高集成數字化電路，使電路結構簡單，性能可靠，便于維修與調試。

2．實現了紅外遙控調校零點、標校點、報警點等功能,使調校方便簡單。

3．增加了傳感器斷電控制功能,并可任意設定斷電點,實現了一機多用。

4．采用新型開關電源,降低了整機功耗,增加了儀器傳輸距離。

5．增加了故障自檢功能,便于使用與維護。

6．設計了新的高強度外殼結構,增強了儀器抗沖擊能力。

GJC4低濃度甲烷傳感器適用條件

1、適用條件

環境溫度：0℃～40℃

相對濕度：≤98%RH

大氣壓力：80kPa～116kPa

風速：0m/s～8m/s

適用于含有瓦斯或煤塵爆炸危險的煤礦井下。

GJC4低濃度甲烷傳感器性能指標

測量范圍：0.00%CH4～4.00%CH4

基本誤差 % CH4

0～1.00% ±0.10

1.00～3.00 真值的±10％

3.00～4.00 ±0.30

分辨率： 0.01%CH4

顯示方式：4位LED 顯示，并能表示顯示值的正或負。

響應時間：傳感器的響應時間（T90）應≤20s

報警點：可調，傳感器出廠時設定在1.00%CH4，報警誤差：±0.05%CH4。

報警方式：聲、光，其中：

a) 聲級強度：≥80dB(A)；

b) 光可見度：20m處清晰可見。

工作方式：擴散式

斷電功能：

a) 斷電點：可調，傳感器出廠時設定在1.50%CH4

b) 復電點：可調，傳感器出廠時設定在1.00%CH4

防爆型式：礦用本質安全兼隔爆型

防爆標志：Exdib I Mb

輸出信號：

a) 頻 率：200~1000Hz；5~15Hz；5~155Hz；（電流脈沖輸出或光電隔離輸出）

b) 斷電輸出：5VDC/20mA的直流信號，或光電隔離輸出。

外形尺寸：270 × 155 × 55mm

重量：≤1.3kg；

外殼材質：不銹鋼。

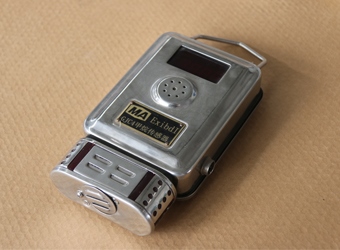

GJC4低濃度甲烷傳感器產品實拍圖
