GYp5氧氣傳感器產品概述

GYp5氧氣傳感器產品介紹

GYp5氧氣傳感器是為滿足我國煤礦監測井下氧氣濃度的需要而研制的。它可以連續自動地將井下氧氣濃度轉換成標準電信號輸送給配接設備，并具有就地顯示沼氣濃度值，超限聲光報警等功能。傳感器經國家防爆檢驗機關進行聯機檢驗后, 可與國內各類型監測系統及斷電儀、風電瓦斯閉鎖裝置配套，適宜在煤礦采掘工作面、機電硐室，回風巷道等地點固定使用。

GYp5氧氣傳感器型號意義

型號：GYp5氧氣傳感器

G——傳感器；

Y——氧氣；

H——電化學原理；

25——量程范圍（%O2）。

GYp5氧氣傳感器產品特點

1．采用新型單片微機和高集成數字化電路，使電路結構簡單，性能可靠，便于維修與調試。

2．實現了紅外遙控調校零點、靈敏度、報警點等功能,使調校方便簡單。

3．增加了傳感器斷電控制功能,并可任意設定斷電點，實現了一機多用。

4．采用新型開關電源,降低了整機功耗,增加了儀器傳輸距離。

5．增加了故障自檢功能,便于使用與維護。

6．設計了新型高強度外殼結構,增強了儀器抗沖擊能力。

GYp5氧氣傳感器結構特點

GYp5氧氣傳感器主機的機殼采用不銹鋼沖壓而成，其前后蓋合縫處設計有橡膠密封圍，既防塵又防水，下部裝有傳感器元件，采用了微型限制擴散式氣室，報警燈組采用了高亮度紅色發光管，同時也具有聲報警。儀器正面采用了四位紅色數碼作為數字顯示。整個設計新穎、體積小、調節方便。

GYp5氧氣傳感器使用條件

環境溫度：0℃～40℃

相對濕度：≤98%RH

大氣壓力：80kPa～116kPa

風速：0m/s～8m/s

適用于含有瓦斯或煤塵爆炸危險的煤礦井下。

GYp5氧氣傳感器產品參數

測量范圍 （0～25）％

基本誤差 ±3％

輸入電壓 （9～24）V

輸出信號 （200～1000）Hz

GYp5氧氣傳感器數字信號 2400bps

傳輸距離 ≥2km

報警點 連續可調

外形尺寸 270×120×50mm

重量 ＜1kg

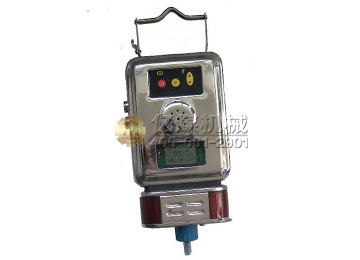

GYp5氧氣傳感器產品實物圖
