YTZ-150電位器式遠傳壓力表產品概述

YTZ-150電位器式遠傳壓力表產品介紹

YTZ-150電位器式遠傳壓力表適用于測量對銅及銅合金不器腐蝕作用的液體、蒸汽和氣體等介質的壓力。因為在儀表內部設置—滑線電阻式發送器，故可把測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制。此外，本儀表并能就地指示壓力，以便于現場工藝檢查。

YTZ-150電位器式遠傳壓力表結構原理

YTZ-150電位器式遠傳壓力表由一個彈簧管壓力表和一個滑線電阻式發送器等組成。

儀表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂(電刷)也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。

YTZ-150電位器式遠傳壓力表技術參數

1. 精確度等級：1.6級

2. 測量范圍：0～1.6Mpa

3. 發送器起始電阻值：30～20Ω

4. 發送器滿度電阻值：340～400Ω

5. 發送器接線端1、2外加電壓不大于6V

6. 電阻遠傳壓力表使用環境條件：-40～60℃，相對濕度不大于85%，且振動和被測 （控）介質的急劇脈動應對儀表正常工作無明顯影響。

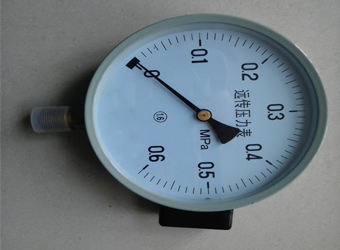

YTZ-150電位器式遠傳壓力表表實物圖
