FBQ型水封式防爆器產品概述

FBQ型水封式防爆器用途

FBQ型水封式防爆器是安裝在抽放瓦斯泵吸氣側和排氣端的管路上，靠防爆器底部的水封保護井上井下、抽放泵站設備及用戶安全。
FBQ型水封式防爆器由進氣管、出氣管、防爆蓋膠板、圓鐵筒、水位計、自動加水裝置等組成；

FBQ型水封式防爆器特點

結構簡單，經濟實用；
FBQ型水封式防爆器由進氣管、出氣管、防爆蓋膠板、圓鐵筒、水位計、自動加水裝置等組成；
FBQ型水封式防爆器利用在正常抽放時，瓦斯通過水封面被抽出或排出，自動加水裝置可使水封式防爆器的水封始終恒定于預設位置；
一旦瓦斯管內發生爆炸或燃燒，由于爆炸波和火焰被水封所隔絕，同時使防爆蓋膠板沖開或破裂，爆炸能量得到釋放。

FBQ型水封式防爆器參數

型 號 FBQ-1 FBQ-2 FBQ-3 FBQ-4 FBQ-5 FBQ-6 FBQ-7 FBQ-8 FBQ-9 FBQ-10
防爆筒高度（mm） 1150 1200 1300 1350 1400 1450 1600 1800 1800 2000
防爆筒直徑（mm） 800 900 1050 1100 1200 1250 1350 1550 1750 1850
防爆管口直徑（mm） 300 350 450 480 500 550 600 700 800 900
進出口管直徑（mm） 200 250 300 350 400 450 500 600 700 800
防爆器高度（mm） 1420 1470 1575 1600 1675 1725 1850 2150 2250 2350
防爆器寬度（mm） 1050 1180 1330 1380 1480 1530 1650 1950 2150 2200
質量（Kg） 320 350 540 600 670 760 890 1500 1750 1800

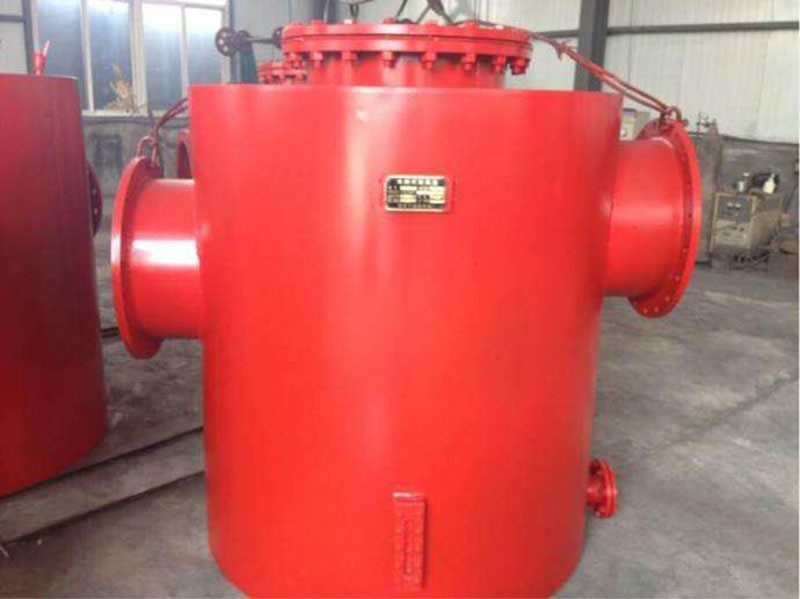

FBQ型水封式防爆器實物圖
