束管監測系統產品概述

束管監測系統產品介紹

束管監測系統是專門為了保證礦井安全生產而建立的，主要利用紅外技術對井下氣體成份的分析，實 現CO、CO2、CH4、O2、N2（計算值）等氣體含量的24小時在線連續監測，對其含量變化情況進行預測。該 系統廣泛適用于大、中、小各類煤礦自然火災預報和防治工作。
束管監測系統主要有粉塵過濾器、單管、束管、水蒸氣過濾器、分路箱、抽氣泵、氣體采樣控制柜、 監控微機、束管專用色譜儀、打印輸出設備、網卡、系統軟件等組成。

束管監測系統主要功能

1）束管負壓采樣、色譜分析，無需任何電化學傳感器；
2）自然火災預報功能：通過對氣體的分析，及時準確的預測火源溫度變化情況；
3）系統自動控制24小時在線監測；
4）輸出功能齊全：
5）具有氣體含量超限自動報警功能；
6）數據庫記錄個數無限制，對歷史數據進行分析比較；
7）具有聯網功能：實現分析數據共享， 為領導決策提供依據，并可實現與礦井安全監控系統聯網。

束管監測系統技術參數

1）控制束管監測路束：12-30路（可擴充）；
2）運行時間：24小時連續監測或人工設定；
3）分析氣體成分：CO、CH4、CO2、C2H4、C2H6、C2p、O2、N2等。
4）色譜儀檢測限≤0.1PPM；
5）系統誤差≤1.5%；

束管監測系統運行環境

1）電源：220V±5%，380V±10% 50Hz交流電；
2）總功率：≤2.5KW（不含抽氣泵）；
3）溫度：10-35℃；
4）相對溫度≤90%；
5）微機：P4以上原裝機或工控機。

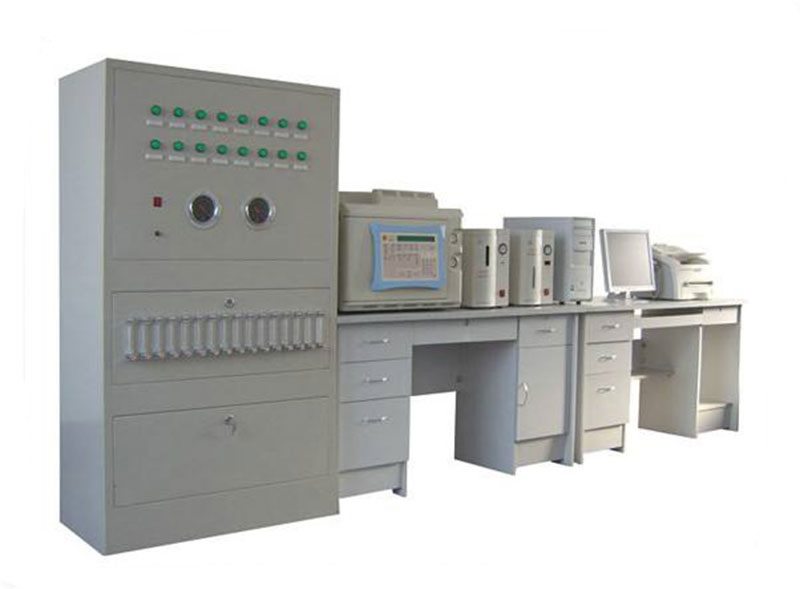

束管監測系統實物圖
