CWG-SQ負壓手動放水器產品概述

CWG-SQ負壓手動放水器型號含義

CWG-SQ負壓手動放水器型號為CWG-SQ，C指瓦斯抽放（采）中抽放（采）的簡稱；W瓦斯管道中瓦斯的簡稱；G指瓦斯抽放管路中管路的簡稱；SQ是手動的簡稱

CWG-SQ負壓手動放水器結構

負壓手動放水器主要由耐壓筒體、進水閥、進氣閥、放水閥等部件構成。
1-放水閥 2-耐壓筒體 3-進氣閥 4-進水閥

CWG-SQ負壓手動放水器參數

外形尺寸（長×寬×高）： 415*350*440 mm
適用壓力范圍： -0.3Mpa～+0.3Mpa
手動放水量： ≤23 L/次
重 量： 約31.5kg

CWG-SQ負壓手動放水器安裝方法

本產品應當安裝在管路的低洼處。
進水管路安裝，采用2吋的耐壓黑布膠管與手動放水器的進水閥（1.5吋馬牙扣管）連接。
3. 耐壓黑布膠管另一端與瓦斯抽放管路底部焊接的1.5吋馬牙扣管連接。

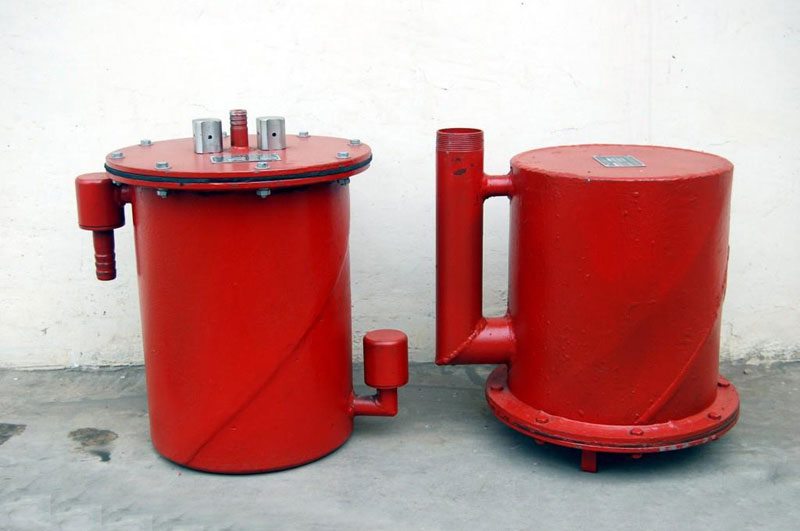

CWG-SQ負壓手動放水器實物圖
