負壓導風筒產品概述

負壓導風筒產品介紹

用途：用于煤礦、隧道、井下局部扇風機進行負壓通風；

風筒品種：風筒按涂覆布材料分為橡膠涂覆布負壓風筒、塑料涂覆布負壓風筒和橡塑涂覆布負壓風筒。

1－端圈    ２－吊環安裝線   ３－吊環   ４－反邊

項目 尺寸 允許誤差

風筒直徑（D） 300 400 450 500 600 800 1000 0±6

風筒長度（L） 5      10      20 0±100

注：

1、風筒尺寸或特殊形狀規格的異型風筒、彎頭、三通等，可根據需方要求制造。

2、風筒吊環、端圈等金屬配件的規格如有特殊要求由供需雙方商定。

3、風筒兩端加反邊其長度L，為150-200mm。

風筒通風性能測試報告

風筒直徑，mm 百米風阻（N·S 2 /M 8 ）

300          ≤811.0

400          ≤196.0

450          ≤122.0

500          ≤54.0

600         ≤24.0

800         ≤6.0

1000         ≤2.0

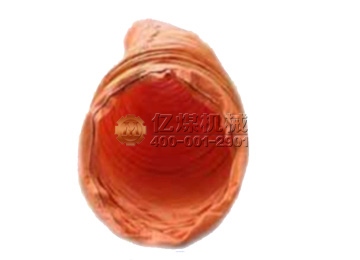

負壓導風筒產品實物圖
