FD系列軸流礦用風機

作者: 時間：2019-10-10 09:07

FD系列軸流礦用風機產品概述

FD系列軸流礦用風機產品介紹

FD系列礦用對旋軸流局部通風機主要用于具有非煤礦井下，可供礦井采掘工作面的中長距離通風。是新一代用途廣泛的新型節能局部通風機。

FD系列軸流礦用風機產品優勢

1、FD系列礦用軸流風機具有結構合理、規格齊全、效率高、節能效果明顯、噪音低、送風距離遠等特點。巷道長度在2000m以內可不移

動通風機正常送風，減少了工人的勞動強度，節約通風時間，是非煤礦井下局部通風的理想設備。

2、FD系列礦用對旋軸流局部通風機由兩臺工作主機組成，兩級葉輪按相對方向旋轉。即一級葉輪順時針旋轉，二級葉輪逆時針旋轉，兩級葉片數互為質數。空氣由一級葉輪獲得能量經二級葉輪增壓后送出。二級葉輪除了增加氣流能量外，還兼備普通軸流通風機中的靜導葉功能，在獲得導向整直圓周方向速度分量的同時，理順了氣流沖擊，增加了氣流能量，減少了尾跡渦流，降低了噪音。

3、FD系列礦用對旋軸流局部通風機采用外包復式消聲裝置，具有超低噪聲特性，對改變井下約束空間的噪聲環境效果顯著。

4、FD系列礦用對旋軸流局部通風機主體采用鋼板組焊結構，葉片及機殼內部采用防腐防潮處理，使風機能在潮濕環境下長時間運行，有效地解決了其他條件對風機造成腐蝕的問題。

5、FD系列礦用對旋軸流局部通風機配套電機為Y系列三相異步電動機，電壓等級為380V。通風機可設置不停機加排油裝置，確保風機在運行中進行注排油，保證了電機在惡劣環境下長期可靠的安全運行。

7、FD系列礦用對旋軸流局部通風機使用環境的氣體溫度為-20℃~+40℃，相對濕度不大于95%（25℃時），海拔不應超過1000m的環境。通風機輸送的介質的含塵量不得超過200mg/m3。通風機主要輸送空氣及無腐蝕性不自燃、不含粘性物質的介質，含塵量不得超過200mg/m3。

FD系列軸流礦用風機技術參數

機號	轉速（r/min）	風量（m3/min）	全壓（Pa）	電動機型號	配用功率（kW）
№4.0	2900	136~89	256~2050	Y90L-2	2×2.2
		150~100	325~2500	Y100L-2	2×3
		165~109	375~3040	Y112M-2	2×4
№5.0	2900	217~145	275~2060	Y112M-2	2×4
		240~161	325~2540	Y132S1-2	2×5.5
		266~178	400~3155	Y132S2-2	2×7.5
№5.6	2900	286~188	275~2850	Y132S2-2	2×7.5
		324~215	375~3690	Y160M1-2	2×11
		358~238	440~4560	Y160M2-2	2×15
№6.3	2900	410~237	400~4775	Y160M2-2	2×15
		442~256	460~5475	Y160L-2	2×18.5
		468~274	525~6125	Y180M-2	2×22
		518~318	640~7310	Y200L1-2	2×30
№7.1	2900	608~352	523~6228	Y200L1-2	2×30
		652~377	602~7163	Y200L2-2	2×37
		696~402	686~8161	Y225M-2	2×45
№8.0	2900	817~473	605~7200	Y225M-2	2×45
		874~506	692~8230	Y250M-2	2×55
		970~560	850~9950	Y280S-2	2×75
№9.0	1450	831~480	394~4710	Y200-4	2×30
		890~520	450~5120	Y225S-4	2×37
		950~550	520~6170	Y225M-4	2×45
№10.0	1450	1171~677	514~6131	Y250M-4	2×55
		1300~750	630~7540	Y280S-4	2×75
		1380~800	710~8520	Y280M-4	2×90
№11.2	1450	1650~950	650~7690	Y280M-4	2×90
		1770~1020	750~8790	Y315S-4	2×110
		1880~1090	850~9930	Y315M-4	2×132

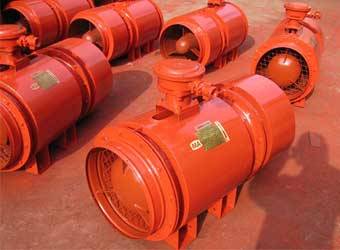

FD系列軸流礦用風機產品實物圖
