MQT-110/2.5型氣動錨桿鉆機產品概述

MQT-110/2.5型氣動錨桿鉆機產品介紹

MQT-110/2.5型氣動單體錨桿鉆機，體積小，重量輕，轉矩大，操作簡單，維修方便，廣泛應用于頂板硬度f≤8的各種巖巷、煤巷進行頂板錨護作業時鉆錨桿或錨索孔，及安裝錨桿或錨索。

MQT-110/2.5型氣動錨桿鉆機型號意義

型號：MQT-110/2.5型氣動錨桿鉆機；

M——錨桿鉆機；

Q——氣動；

T——支腿；

110/2.5——額定扭矩（N·m）/最大輸出功率(kW)。

MQT-110/2.5型氣動錨桿鉆機結構說明

MQT-110/2.5型氣動錨桿鉆機由推進機構、旋轉機構、操縱機構及扶手等四部分組成。推進機構由1、2、3級缸筒、外缸筒和連接頭組成。缸筒采用玻璃鋼制造，強度高、重量輕、耐腐蝕。旋轉機構主要由齒輪馬達、減速箱、超越軸承、輸出軸、鉆桿接頭、通水套組立及消聲器等組成。操縱機構主要由閥體、連接臂、手把組立及頂桿等組成。操縱手柄全部集中在手把組立上，操作簡單、維修方便。

MQT-110/2.5型氣動錨桿鉆機技術參數

工作壓力 MPa                 0.4      0.5      0.63

額定轉矩 N·m                 90       110      120

額定轉速 r/min               220      240      260

耗氣量 L/min                 3000     3400    3900

最大輸出功率 kW             1.9       2.5      2.8

空載轉速 r/min                 700      750     800

1/2空載轉速 r/min            350      375      400

1/2空載轉速下的轉矩 N·m   60      70         80

失速轉矩 N·m                  155      190       220

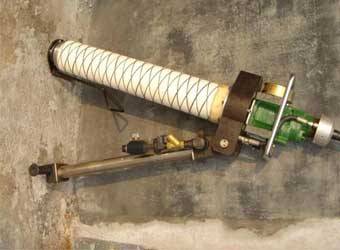

MQT-110/2.5型氣動錨桿鉆機產品實物圖
