礦用自動風門的 使用 提升了人員通過風門時的安全系數，避免了人工開啟風門的 諸多弊端，降低了職工勞動強度，提高 了礦井通風系統的可靠性，實現了井 下通風設施的 自動控制和開關動態監測，提高了礦井生產的機械化和自動化水平。①兩組風門實現了完全閉鎖，避免了同時打開造成的 風流 短路，保證了礦井通風系統的穩定性，提升了防突 管理水平; ②風門為勻速啟閉，且由燈光控制，節約了時間，提高 了功效; ③可采用氣壓控制，在 無氣 或氣壓不足區域可選用 液壓 控制，使用 范圍廣泛; ④采用分散式控制方式，1 個自動裝置控制一組風門，具有設備 體積小 、質量小 、連線少、性能 可靠、便于 安裝 維護等優點，同時也節省了大量的 連接電纜。



   Q235鐵質礦用氣動自動無壓風門使用電控運行時和鋼制煤礦紅外、光控感應電動液壓自動無壓風門對防爆電控箱的要求也存在差別，常見的型號ZMK-127風門自動控制裝置的額定電壓是AC127V，而煤礦井下礦用電液全自動風門的電機大部分需要為其提供AC380V或AC660V電力供應，顯而易見使用ZMK-127礦用風門全自動開關系統為液壓自動風門配套使用是不合格的，而是選用額定電壓為AC660V或更高的AC1140V的風門自動控制裝置為礦用液壓風門的配套設施才符合煤礦建設標準的安全要求。





   氣動無壓風門在煤礦巷道里起著至關重要的作用，不但起著阻斷壓風流向的用途還兼顧方便礦車、礦工通行的要求，因此在門扇上設計有行人小門，觀察窗等物件。大巷道對周邊環境的要求指標更高更嚴格，這就根據需要在無壓風門的門體上安裝用來調節巷道風速、漏風量的調節風窗，換句話說就是把普通平衡風門的結構改為無壓調節風門的結構形式。當然咋愛生產工藝的選擇上面四種調節風窗的哪一種可以根據生產的實際需要和生產廠家在價格、適用性、運輸方便程度等細節上做完溝通權衡利弊后再?zèng)Q定使用哪種方式的礦用調節無壓風門。



   礦用氣動控制風門和煤礦液壓自動風門它們的使用背景不一樣，煤礦井下大部分位置都有提供氣源的管道，因此在礦用自動風門采購方案里一般先考慮價格比較便宜的純氣控風門或紅外感應電控氣動平衡無壓風門，除非在沒有氣源的地方確實需要安裝全自動控制風門時才想到鐵質紅外感應電液全自動風門。

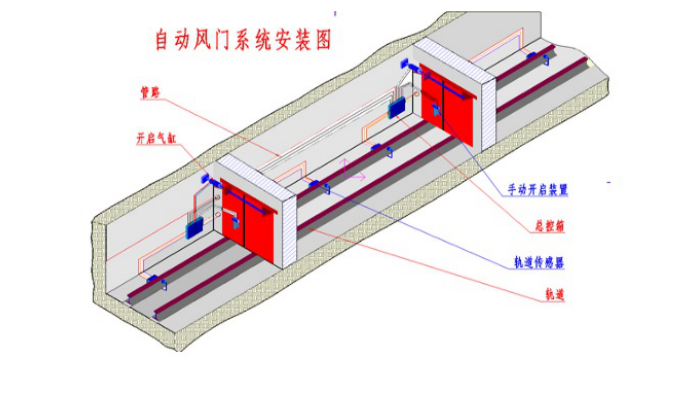

A、B 兩組風門之間具有電控閉鎖和機械閉鎖功能 ，避免正常生產時兩組風門同時開啟，造成風流短路。風門的 各個構件一定要滿足其安裝要求。

(1)光控感測器(2 個) : 分 別位于 風門的 兩側。應 安裝在平時無光照射 處，2 個感測器作用相同，當用礦燈或其他光源照射 后感測器動作 ，控制風門的啟閉。

(2)門磁感測器(2 個) : 分 別位于 風門的 完全開啟處或完全關閉處，用于檢測風門開啟和關閉是否到位。兩感測器的作用不同，當風門完全關閉時門磁感測器 A 動作 ，關門過程結束; 當風門完全開啟時門磁感測器 B 動作 ，開門過程結束。2 個感測器位置不能 接反，并且感測器的 安裝位置必須精確、到位。

(3)電磁閥(2 個) : 分 別用于控制風門開啟和關閉。當關門時電磁閥 1 開啟，電磁閥 2 關閉; 反之，當開門時電磁閥 2 開啟，電磁閥 1 關閉。2 個電磁閥位置不能 接反。

(4)手動開關(2 個) ( 可選) : 分 別位于 風門的兩側。兩開關必須為常開按鈕，并聯安裝，用于直接控制風門的 開啟與關閉。

(5)門吸(1 個) : 當風門 A 開啟時，風門 B 門吸吸合; 當風門 B 開啟時，風門 A 門吸吸合，防止一扇門開啟時，另一扇門被人為強行打開，造成風路直通。

(6)音箱(1 個) : 用于語音輸出 。音量可通過控制板上的 電位器調節。

在 安裝 和維護時，必須保證以上裝 置全部準確到位，光控感測器和門磁感測器不可不裝或少裝，確認無誤后方可通電測試





   使用煤礦電動液壓風門動力足運行平穩一般不會出現開關風門忽快忽慢的情況，這一點是礦用氣動自動無壓風門不可比擬的優點，但在解除停電或出現故障時泄壓工作存在技術障礙不如氣動風門成熟。在氣動無壓風門設計方案中在每一個控制箱上安裝成本比較便宜的手拉泄壓閥，可以保證礦工在巷道兩道風門的外側或兩道風門的任何位置都能操作泄壓工作。使用液壓自動風門時礦方往往為了降低成本為兩道風門配一個液壓站且放在中間的位置，這樣如果行人在風門的外側時只能通過行人小門來到安置液壓站的位置旋轉泄壓閥完成解除閉鎖實現實現手動操作的工作，有的客戶管理層為了解決這個問題，提出了在停電時能實現自動卸掉系統動力的技術要求，要滿足這個標準則必須在正常狀態下液壓電磁閥長時間帶電，這樣會出現兩個相互矛盾的結局。一是經常出現液壓電磁閥燒毀的情況，二是由于系統出現其他故障需要排除礦用自動無壓風門系統壓力時因?yàn)橛须姸鵁o法實現的困擾，因此對礦用液壓風門的用戶來說還是手動笨辦法更實際一些。



  從以上知識可以清楚的知道雖然煤礦井下Q235鐵質礦用電動液壓自動平衡風門和鋼制氣動自動控制無壓平衡風門都是行車巷道受到礦工喜愛的設備且它們的作用相同但是工作原理及控制運行過程中有許多細節存在比較大的差別，我們上面只是講解了其中的一小部分便于礦井客戶對它們有比較清楚的辨別能力，具體怎樣應用和在使用過程中注意哪些事項還需要我們仔細的研究總結
