中央變電所花式柵欄門(防火柵欄門)結構和原理根據礦用防火柵欄門鋼結構部分和防火材料部分，確定了一般企業可自行制造的簡易結構和所需的制造材料，分析了防火柵欄門所具備的防火性能。

煤礦永久性井下中央變電所和井底車場內的其他機電設備硐室必須裝設向外開的防火鐵門，鐵門全部敞開時，不得妨礙運輸，鐵門上應裝設便于關嚴的通風孔。一般煤礦企業都是直接采購防火柵欄門，如果能自制加工，可以節省一定的費用開支，實現企業成本降低。目前大多數使用的防火柵欄門存在關門后密封不嚴、密封老化、密封不嚴等問題，本文給出了簡易防火柵欄門的自制方案和對使用材料的相關要求。

1.防火柵欄門整體結構

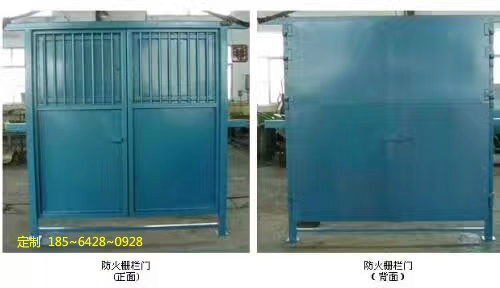

防火柵欄門結構件主要由門框、左右大門門扇、左右小門門扇、鉸鏈及閉鎖裝置組成大小門扇開門方式均為向外開啟，大門扇上部開柵欄門，并設置小門扇。門框采用槽鋼整體焊接設計，留預埋件安裝固定孔；大小門扇邊框、柵欄窗邊框均采用角鋼做骨架結構；柵欄窗設置在門扇上部，與門扇等寬，高度約為門扇1 /2；大小門扇面板采用鋼板焊接加工，內部填充防火材料。大門扇與門框、小門扇與柵欄框接合處在角鋼一側內壁安裝防火密封條。

2．防火柵欄門各組成部件

2．1門框結構：以煤礦常用變配電室安裝的斷面尺寸2500艸× 2200皿防火柵欄門為例，門框采用14#槽鋼焊接制作，在左右位置和上梁位置打孔可與基礎預埋件固定。

2．2門扇結構：大門門扇結構架由 60 × 60 × 5角鋼制作，門板為雙層3艸鋼板，全部焊縫采用連續角焊，兩層門板中間空心區域可填充阻燃材料。在門扇上方預留通風柵欄門，柵欄為鋼筋網，并按尺寸設置防火窗。

2．3防火窗結構：結構架由50 × 50 × 4角鋼制作，窗板為雙層3m鋼板，與門扇結構相同，中間空心區域可填充阻燃材料。

2．4門縫結構：兩門扇關閉后接合處安裝門縫擋板，用于門縫處密封膠條的安裝固定。

2．5門軸、窗軸結構：門軸由軸套、滾珠、軸三部分組成，窗軸與門軸結構類似。

2．6密封件：防火窗和門扇四周安裝10m 厚阻燃密封膠條，防火窗膠條寬度為35“，門扇膠條寬度為42mmc使用時將防火密封條安裝在門扇的框上。當火災發生時，密封條膨脹發泡將分隔構件密封處的縫隙堵塞，起防止火焰和煙霧穿透的作用。

3．材料的選用及性能

3．1鋼結構材料：門框、門扇、防火窗所用槽鋼、角鋼、鋼板采用Q235材質；門軸采用45#圓鋼：柵欄網采用鋼板網：厚3“（網孔 25x20）。
