和利隆鄰近層瓦斯抽采方法
在煤層群中,由于開采層的采動影響,使其上部或下部煤層卸壓,導致這些煤巖層的膨脹變形和透氣性大幅度提高,鄰近層的瓦斯涌向開采層工作面,引起開采層工作面瓦斯超限。為防止這部分瓦斯對開采層的影響,應對鄰近層瓦斯進行抽采。鄰近層瓦斯抽采方法主要有鉆孔抽采和巷道抽采兩種。
當鄰近層瓦斯涌出量大時,可采用頂(底)板瓦斯巷道(高位巷)抽采;當鄰近層或圍巖瓦斯涌出量較大時,可在工作面回風側沿開采層頂板布置迎面水平長鉆孔(高位鉆孔)抽采上鄰近層瓦斯。
1.鉆孔抽采法
鉆孔抽采法的布孔原則是:鉆孔布置在卸壓角以里的范圍內,鉆孔孔口要嚴密不漏氣。采用鉆孔抽采法時,鉆孔有兩種布置方式。
1)在開采層的巷道內布置抽采鉆孔
鉆孔可以設在回風巷內,也可以設在進風巷內。當在回巷內布置鉆場或鉆孔時,主要用于抽采上鄰近層瓦斯,如圖6 - 29a所示。這種布孔方式的優點:一是抽采負壓與通風壓力方向一致,有利于提高鄰近層的抽采效果;二是瓦斯抽采管路設在回風巷容易管理,有利于安全。
如果鉆場或鉆孔設在進風巷內,可由鉆場向鄰近層打穿層鉆孔抽采鄰近層瓦斯,如圖6 -29b所示。這種方式多用于抽采下鄰近層瓦斯。這種布孔方式的優點是:在進風巷一般設有電源和水源,鉆場施工方便;開采階段的運輸巷可作為下階段的回風巷,不存在增加巷道維護時間問題。

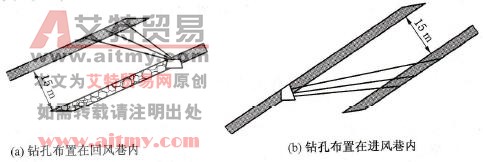

圖6 -29開采層巷道內布置鉆孔抽采鄰近層瓦斯
2)在開采層的頂(底)板內布置抽采鉆孔
鉆場布置在開采層頂板巖石巷內,主要用于抽采上鄰近層瓦斯(圖6 - 30a)。頂板巖石巷道應布置在開采層的裂隙帶內,以達到最佳抽采效果。
鉆場設在底板巖石巷內,由鉆場向鄰近層打穿層鉆孔,抽采鄰近層中的瓦斯(圖6-30b)。其優點是:鉆孔服務時間長,除可以抽采卸壓瓦斯外,還可用做鄰近層開采前的預抽和鄰近層開采后的采空區瓦斯抽采,且不受采煤工作面開采時間限制。鉆場處于巖石巷內,對于抽采設施的施工和維護也方便。

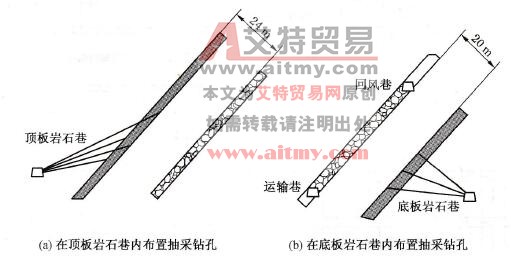

圖6-30鉆孔布置在巖石巷內抽采鄰近層瓦斯
2.巷道抽采法
巷道抽采法主要有高位巷、頂板抽采巷結合鉆孔抽采方式。
1)高位巷
在頂板裂隙帶內布置高位抽采巷,當頂板初次垮落后,鄰近層及圍巖內的瓦斯沿著裂隙向采空區流動,高位巷可以將鄰近層瓦斯抽出,減小流向采空區的瓦斯量。高位巷布置如圖6 31所示。高位巷距回風巷一般為1/3工作面長度,位于頂板裂隙帶中。高位巷抽采率高,抽采量大,是解決采空區鄰近層瓦斯涌出的有效途徑。
2)頂板抽采巷結合鉆孔抽采鄰近層瓦斯
為提高抽采效果,可以在鄰近層中布置煤層巷道,再由煤層巷道向煤體施工鉆孔抽采瓦斯。這種抽采方法既可解決鄰近層涌出的瓦斯,又能抽采開采層采空區瓦斯,抽采量大,抽采率高,如圖6 32所示。
3.地面鉆孔抽采法
從地面打垂直鉆孔到鄰近層底板3~5 m,對鄰近層進行抽采。這種方法適應于開采下保護層的情況,用地面鉆孔抽采上鄰近層瓦斯和保護層的采空區瓦斯。

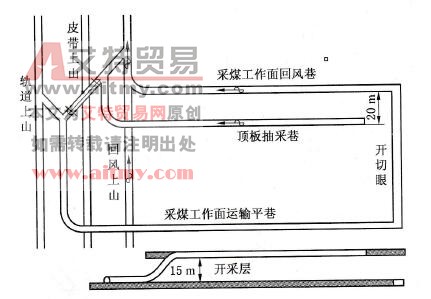

圖6 - 31 高位巷布置

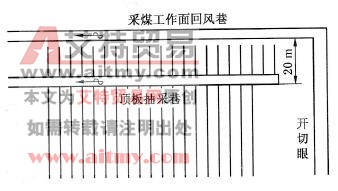

圖6-32頂板抽采巷結合鉆孔抽采上鄰近層
