和利隆液壓鉆機結構和工作原理

    為說明液壓鉆機的工作原理，現以ZDY - 750型液壓鉆機為例介紹如下。

    該液壓鉆機整機由泵站、操縱臺、主機（動力頭、機架、支撐框架）、鉆桿、鉆頭等部件組成。

    鉆機工作時，根據具體情況，操縱臺可以安放在泵站油箱上，也可以放在一邊單獨使用。操縱臺與泵站和主機之間分別配有6m長的高壓油管，操作人員可遠離孔口操作，當發生噴孔時，對操作人員不會產生傷害，安全性能好。在整個液壓系統中裝有多個溢流閥，實現對鉆機液壓組件和電機的安全保護。鉆機在機架后部設有兩根輔助支撐，使鉆機在整個打鉆過程中穩定作業，提高了鉆孔的成孔率，保證了施工過程中的安全性。為了在鉆機搬運時解體方便，支撐框架和機架采用螺栓連接。液壓系統中的高壓油管均采用自封式快換接頭連接。兩根立柱下方均裝有內注式單體液壓支柱，提高了支撐框架的整體錨固力，增加了鉆機的穩定性。

    1．泵站

    泵站主要由電動機、高壓油泵組、油箱、溢流閥、冷卻器、精過濾器、粗過濾器、船形底架等部件組成，如圖6 -37所示。

    泵站為操縱臺提供了兩股液壓油，其中大泵提供的液壓油供馬達旋轉，小泵提供的液壓油供油缸推進。兩只溢流閥分別串接在兩趟油路上，保證了泵的運行安全。

    油箱內裝有粗過濾器，保證油泵吸人清潔的油。回油路上裝有精過濾器，清潔工作后的液壓油。過濾器應經常保持清潔。

    冷卻器設置在泵站的回油路上，作用是降低工作后的油溫。鉆機工作時應向冷卻器內通入冷卻水，通水量應不小于50 L/min。

    泵站油箱容積為110 L，有效容積為85 L。油箱側面裝有油液觀察孔，工作時應保證最低油面高度（油液觀察孔最低位）。油箱蓋上裝有空氣過濾器，供加油使用，同時起到平衡油箱內部壓力的作用。

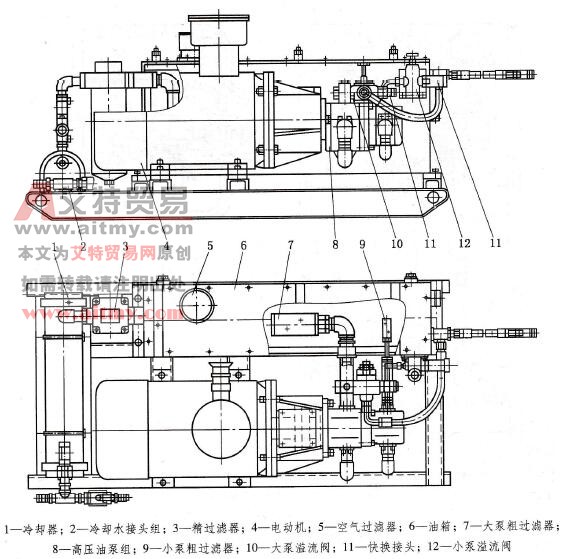

圖6 -37液壓鉆機泵站結構

    2．操作臺

    操縱臺上安裝有壓力表、多路換向閥和功能閥組，運輸時操縱臺作為一個部件不允許拆卸。3只壓力表分別顯示液壓馬達、推進油缸和小泵的工作壓力。操縱臺結構如圖6-38所示。

    操縱臺上的高壓油管共有兩部分。一部分為操縱臺上各組件彼此連接用，出廠時已定位安裝牢固，操作者不能擅自拆裝。另一部分與操縱臺外各組件相連接，進油管和回油管與泵站連接，工作油管分別與動力頭上的液壓馬達和機架上的推進油缸連接。

    操縱臺上共有3個操縱手把，其中馬達旋轉操縱手把6控制馬達的正反轉，正常進退操縱手把1控制推進鉆機的輕推開孔及正常進退，快速進退操縱手把4控制鉆機的快速進退。

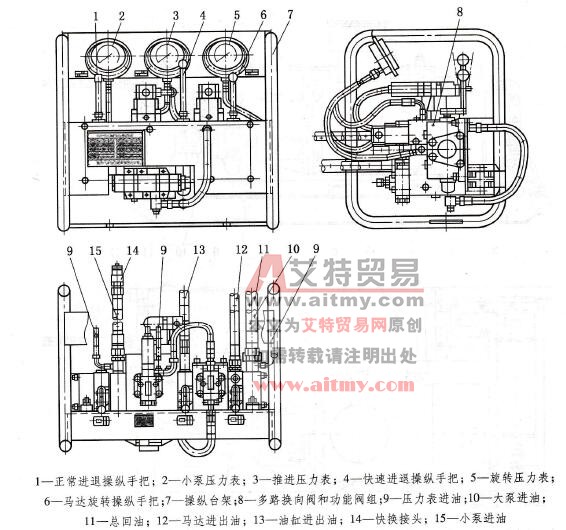

圖6-38操作臺
