對照礦井采掘工程平面圖、礦井安全監控系統圖，參考生產調度記錄查看以下5個方面：

    (1)查看安全監控系統圖是否根據采掘變化情況及時更新填繪修改（回采工作面轉移后或新開工掘進工作面后，都應當及時填繪礦井安全監控系統圖和斷電系統圖）。

    (2)查看安全監控系統圖上是否注明各種傳感器、聲光報警器、斷電控制器、分站、電源、中心站等設備的安設位置、接線位置。

    (3)查看安全監控系統圖上是否注明各種傳感器的報警值、斷電值、斷電范圍、復電值等數值。

    (4)查看安全監控系統圖上是否注明傳輸電纜和供電電纜的型號及連接方式。

    (5)查看安全監控系統圖上被控開關是否注明被控開關型號、開關斷電節點和編號、接線方式等。

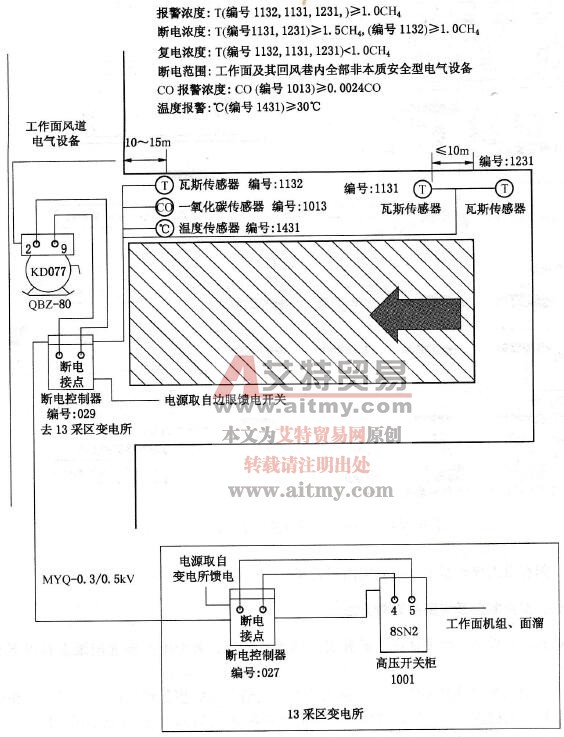

    回采面安全監控設備布置圖及斷電控制如圖4-39所示。

    斷電范圍：回采工作面及其回風巷內全部非本質安全型電氣設備

    圖4-39    回采面安全監控設備布置圖及斷電控制圖
