在安全檢查中，一般情況只試驗瓦斯電閉鎖是否起作用就可以。但是在鄉鎮煤礦，由于缺乏技術人員或熟悉煤礦安全要求的電工，瓦斯電閉鎖裝置可能由于接線問題而不起作用。安全檢查的目的就在于消滅安全隱患，因此，安全檢查人員了解接線方法，在檢查中教會鄉鎮煤礦的電工正確接線，從而消除安全隱患也是非常必要的。

    礦用開關瓦斯電閉鎖接線方法分為以下3個方面。

    1．QBZ - 80D/660型電磁起動器

    QBZ - 80D/660型電磁起動器瓦斯電閉鎖接線如圖4-19所示，將斷電控制器的常開接點接入QBZ - 80D/660型電磁起動器2、8端子，當瓦斯超限或分站無電后，開關斷電閉鎖。

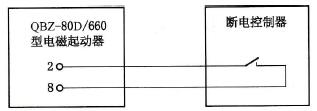

    圖4-19    QBZ - 80D/660型電磁起動器瓦斯電閉鎖接線原理圖

    2．BKD1 - 500/1140. 660型礦用隔爆型真空饋電開關

    BKD1 - 500/1140. 660型礦用隔爆型真空饋電開關瓦斯電閉鎖接線如圖4- 20所示，將分站斷電的常開接點接入開關欠壓線圈回路，當瓦斯超限或分站失電后，斷電控制繼電器釋放，開關斷電閉鎖。

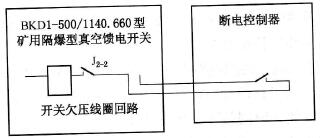

    圖4-20    BKD1 - 500/1140. 660型礦用隔爆型真空饋電開關瓦斯電閉鎖接線原理圖

    3．BGP9L-6A型礦用隔爆型高壓真空開關

    BGP9L - 6A型礦用隔爆型高壓真空開關瓦斯電閉鎖接線如圖4-21所示，將分站斷電的常閉接點接入開關后腔單元的4~5端子，當瓦斯超限或分站失電后，斷電控制繼電器釋放，開關斷電閉鎖。

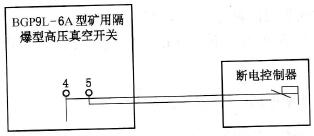

    圖4-21    BGP9L-6A型礦用隔爆型高壓真空開關瓦斯電閉鎖接線原理圖
