一、注漿材料的分類

注漿材料的分類見表7-3。

表7-3注漿材料的分類

二、對注漿材料的要求

對注漿材料的要求見表7-4。

表7-4對注漿材料的要求

三、漿液主要性能及測定方法

1．黏度

幾種常用注漿材料的黏度及測定方法見表7-5。

2．凝膠時間

幾種常用注漿材料的凝膠時間可控制范圍及測定方法見表7-6。

表7-5 幾種常用注漿材料的黏度及測定方法

注：黏度單位換算關系S₁= 10 ^-4m²/s，p為液體密度。

表7-6幾種常用注漿材料的凝膠時間及測定方法

3．滲透能力

幾種常用注漿材料的滲透能力及適應范圍見表7-7和表7-8。

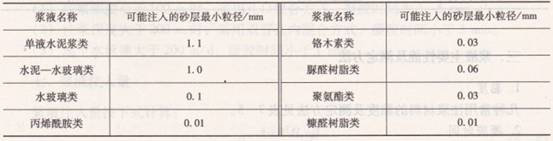

表7-7 幾種常用注漿材料的滲透能力

表7-8幾種常用注漿材料的適用范圍

4．抗壓強度

幾種常用注漿材料的抗壓強度及測定方法見表7-9。

表7-9幾種常用注漿材料的抗壓強度及測定方法

四、常見注漿材料的配制

1．單液水泥類漿液

單液水泥類漿液是注漿堵水工程中最常用的一種漿液，具有材料來源豐富、漿液結石體抗壓強度高、抗滲性能好、工藝設備簡單、操作方便等優點，其配比及性能見表7 -10及表7 -11。

表7 -10純水泥漿配比及性能

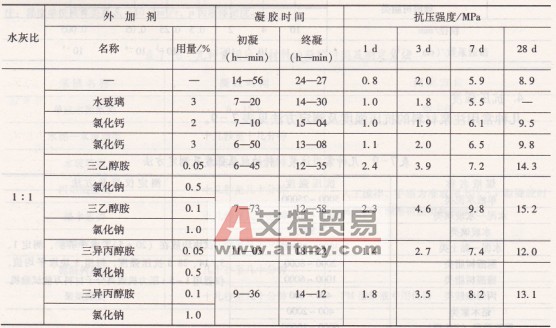

表7 -11單液水泥類漿液配比及性能

注：①水泥為P．0 32.5。

②外加劑用量是指占水泥質量的百分數。

③氯化鈣用量一般占水泥質量的5%以下，水玻璃占3%以下。

2．水泥黏土類漿液

水泥黏土一般采用材料為425 - 525號普通硅酸鹽水泥、峰峰黏土或加一定量45086水玻璃。配置方法可先配置水灰比為1:1的水泥漿，然后按照水泥質量的5% - 50%的黏土攪拌成50%濃度的黏土漿（可加入10% - 30%的水玻璃同時攪拌）再與水泥漿均勻混合。這種漿液較單液水泥不但成本低、流動性及穩定性好，而且結實率可達87%一95%，但抗壓強度隨黏土比例的增大而降低，多適用于充填注漿，配制時要先做地面試驗選擇合適配比。

3．水泥一水玻璃類漿液

水泥一水玻璃類漿液亦稱CS漿液，其組成及配方見表7-12。

4．水玻璃類漿液

水玻璃( Na20．riSi02)由于來源豐富≮價格低廉，加上各種新的固化劑不斷研究出現，使這類漿液的性能不斷改善并廣泛應用于注漿堵水。由于品種繁多，這里僅介紹幾種較普遍且效果良好的漿液配方，見表7 -13。

表7 -12 水泥一水玻璃類漿液組成及配方

注：①水玻璃用量為與水泥漿的體積比數。

②速凝劑和緩凝劑的用量為占水泥質量的比數。

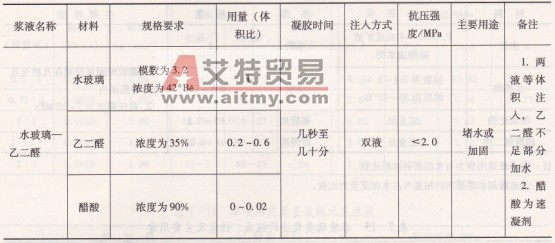

表7-13水玻璃類漿液的組成、性能及主要用途

5．丙烯酰胺類漿液

丙烯酰胺類漿液亦稱MG - 646化學漿液，其組成、配方及主要性能見表7-14。

表7 -14 MG - 646化學漿液的組成、配方及主要性能

注：①甲、乙液等體積注入。

②配方其余部分為水。

③MBAM應用溫水溶解。

6．鉻木素類漿液

鉻木素類漿液的組成、配方及主要性能見表7 -15。

表7 -15鉻木素類漿液組成、配方及主要性能

7．聚氨酯類漿液

聚氨酯類漿液分為非水溶性聚氨酯類漿液（簡稱PM型漿液）和水溶性聚氨酯類漿液（簡稱WPU型漿液），其組成、配方及性能見表7-16。

表7 -16聚氨酯類漿液的組成、配方及性能

注：①發泡靈、三乙胺用量為占總體系重。

②WPU與PM主要區別在于聚醚。

③WPU中聚醚以環氧乙烷為開始劑，分子量為3000 - 4000。

8．糠醛樹脂類漿液

糠醛樹脂類漿液IYJ組成、配方及主要性能見表7-17。

表7 -17糠醛樹脂類漿液的組成、配方及主要性能
