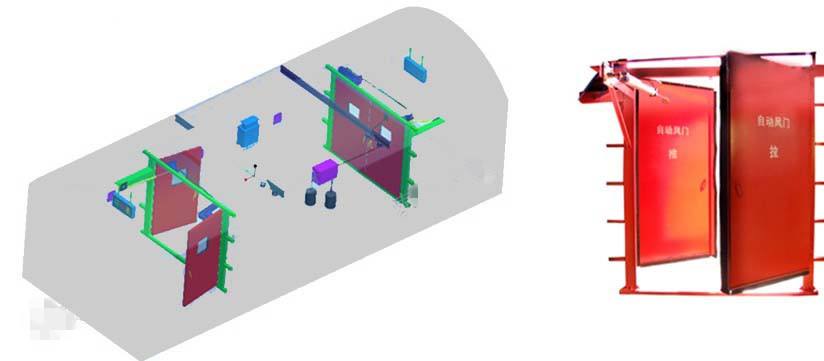

風門自動控制裝置風門兩端的巷道壁上分別安裝光敏傳感器,在風門的兩端形成檢測線,當行人或車輛由巷道的任一方向進入時,傳感器自動檢測并為控制設備提供信號,其前后兩道風門應相互閉鎖,不能同時打開,以避免串風。每道風門外側各安裝兩個光敏傳感器,最外側傳感器安裝在距風門外 10 m 處,感應到人或者車輛通過時啟動液壓電動機,另外一個光敏傳感器安裝在距風門外 5 m 處,是感應人或者車輛通過時啟動風門液壓推桿,風門打開,兩道在有人或車輛經過 I10 時,系統發出開泵信號,經過 I00 時,電磁閥動作,液壓推桿推動 A 風門開,當風門開到位后,開到位裝置 I04 感應信號起 10 s 且必須經過 I01 后 A 門自動關閉,這期間如 I01 還有信號經過時,風門會一直處于開門狀態,10 s 自動清零從新計時,直到?jīng)]有信號時液壓推桿動作將 A 風門關閉,關到位裝置 I05 感應后確認風門已關到位,從 I01 至 I03 之間有10 s 延時,繼續行至 I03 時,
B 門液壓推桿推動開門,從 I03 到 I02 的執行過程與 I00 至 I01 一樣,經過 I02 后風門關閉到位,系統完成整個過程。

如果需要在風門中間工作時,即經過 I01 后10 s 內 I03 都沒有感應到信號時,A 門會自動關門但 B 門不會開啟,工作完畢后經過 I01 時,A 門會自動開啟,經過 I03 時,B 門會自動開啟,以避免人員被關在兩道風門中間的可能。
