雙葉氣控無壓風門(氣控平衡可視風門)方案設計隨著煤礦開采深度的不斷加大，綜合機械化程度的提高，礦井通風量也在不斷加大。致使局部地區風壓過大，單靠人力啟閉風門存在一定的困難，且對風門的維護不利，尤其是行車風門，既要行車又要行人，即對礦井通風統的穩定存在一定的威脅，又對過往行人造成安全上的威脅。為此，針對礦井的諸多門下，為提高風流控制設施的質量和礦井抗災能力，曹莊煤礦在負壓較大的87m軌道聯絡巷中設置礦井氣控平衡可視鳳門。



雙葉氣控無壓風門(氣控平衡可視風門)方案設計

2，1氣控平衡可視風門的主要技術參數

（1）適用條件

o環境溫度：0一40 ；

2相對濕度：' 98％（25 ）；大氣壓力：80、110kPa；

@風速：0、8n以。（2）主要技術指標冚有效閉門時間：5、8s；

2最大工作氣源壓力：6、8 kPa；互鎖響應時間：不大于5s；

@安裝調整范圍：風門做到完全拆裝化，讓運輸更加方便，更加輕巧；

o顯示功能：風門上梁兩側設置氣動顯示系統，

顯示工作狀態；單側氣動閉鎖器，雙側手動解鎖故障復位；

@門開對側顯示：閉鎖，門閉對側顯示：通行； 0關聯設備：機械閉鎖裝置、風門說明牌版；

o其它關聯設備：經國家防爆檢驗機關進行聯檢后，可與國內各類監測系統及斷電儀、甲烷風電閉鎖儀、風門啟閉傳感器配套。

2 · 2雙葉氣控無壓風門氣控平衡可視風門的工作原理及組成

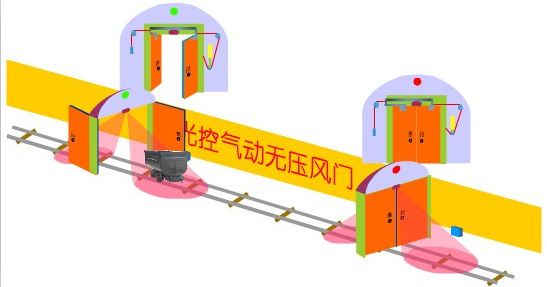

礦用氣控平衡可視風門設備是為了保障礦井風流正常流通而研制的專用設備，該風門能有效隔斷風流，開啟壓力近似為零。采用兩扇風門聯動，有效平衡風門所受壓力。配套具有就地顯示風門的開閉狀態，互鎖兩道風門的功能。氣控平衡風門結構組成主要由門框、門扇、平衡機構和氣動元件等部件組成。門框采用鋼制焊接，門扇采用鋼制材料與聚碳酸酯透明耐力板連接，每道風門為雙扇鋼制門框，異向同步開閉，運用氣動元件及聯桿平衡機構，實現風門的自動開閉，保證了風門打開時省力、方便和靈活。當風流反向時（反風演習），只要門扇上存在風壓，其風門開閉原理與風流正向時相同，確保了風流反向時風門不被吹開，兼顧了反向風門的作用

氣控平衡可視風門由3個重要部分：（1）其平衡結構是由門扇拐臂及可調式連接桿構成；（2）風門為全可視狀態，可靠的看到對面來車等情況，安全上大幅度的提升；（3）液壓自行緩沖關閉：氣控互鎖。

當門扇關閉行時，風門設置的液壓閉門器能調

節關門力度及時間，并能在風門與門框接觸時緩慢碰撞，保護過往行人及行車安全；保護風門長久耐用。通過壓縮空氣換向快速傳輸的優點，使得兩道風門之間的互鎖能夠迅速有效。

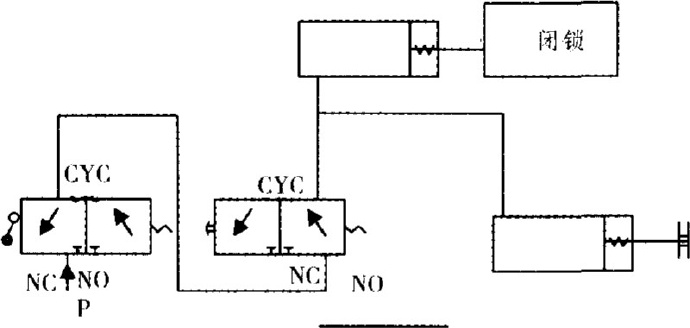

風門氣控互鎖方框圖如圖1。



風門打開閉鎖狀態

圖1 風門氣控互鎖原理圖
