氣控平衡可視風門(雙葉氣控無壓風門)安裝具體實施

3 · 1安裝

（1）在要安裝的風門選址上，選擇一塊比較平整的地方，巷道斷面應符合砌墻的尺寸。曹莊礦選擇了在8700軌道1號聯絡巷安裝此類風門，此聯絡巷地面平整，巷道支護方式為錨噴支護。并且此聯絡巷為采區的主要進回風聯絡巷，因此需要安設正反向風門。事先測得87軌道1號聯絡巷的斷面，定制了2000 × 18開mm的風門。

（2）整體樹立門體，穩固橫平豎直。

（3）砌50cm磚墻，拐臂一側20cm，多次測量鉛錘度

（4）揭下防護層，擦洗外觀重要部位，涂油潤滑

（5）氣源接通后檢查各部位工作是否正常。



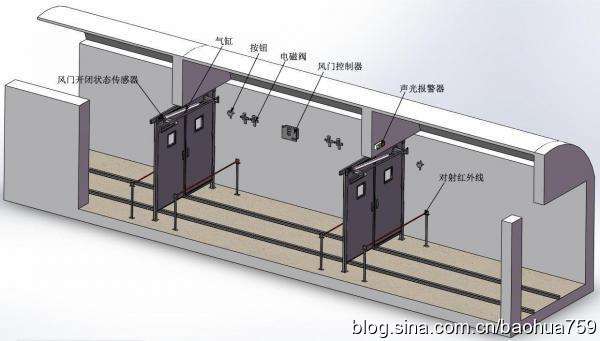

3 · 2氣控平衡可視風門(雙葉氣控無壓風門)接線

一路總壓風源，分支兩道風門。

（1）紅色線一輸出閉鎖信號。

（2）藍色線一接收閉鎖信號。

3 · 3氣控平衡可視風門(雙葉氣控無壓風門)安裝說明

（1）氣控開門裝置距離風門框不小于350mm。

（2）開門裝置繩輪頂部略高于風門小拐臂。

（3）Al處為穩建門框重要避讓，墻幫能足夠放下大拐臂。

（4）A2整體門框偏向基建一旁5cm，打開時不受影響。安裝示意圖見圖2。

4氣控平衡可視風門(雙葉氣控無壓風門)效果檢查

（1）風門可自動開閉也可手動開閉。在風門門

Al墻體避讓220



圖2安裝示意圖

框上設有控制按鈕，按下按鈕風門自動打開；人員通過后，按下設在里面的按鈕，風門自動關閉。人力開啟式，推開風門即可，人員通過后，風門自動關閉。

開啟力小，開啟力與巷道內風壓的大小和方向無關。尤其是在風壓較大的地點安裝克服了以往幾個人都不易打開風門的缺點，杜絕了風門傷人情況的發生；（2）正反雙向控制風流，不必另設反向風門。一旦發生災變或反風，解決了給通風系統造成紊亂的安全隱患；（3）風門門扇采用聚碳酸酯透明耐力板制作，實現了風門之間的可視化，保證了行車行人的安全；（4）雙向密閉漏風量??；（5）風門打開關閉時平穩，行人行車安全可靠；（6）氣控平衡風門采用鋼制結構及聚碳酸酯透明耐力板制作，防腐、防潮、阻燃、強度大、不易變形；（7）兩道風門之間可實現閉鎖，一道風門打開時，另一道風門閉鎖，只有在一道風門關閉后，另一道風門才能打開。而且在風門上方設有通行、閉鎖等提示警標。防止風門同時打開造成風流短路；（8）結構簡單，風門易維護，聚碳酸酯透明耐力板容易擦拭，美觀大方；（9）氣控平衡風門維護工作量少。
