煤礦開采的機械支撐裝置 礦井機械支撐裝置

本發明涉及煤礦支撐裝置領域，特別是一種用于煤礦開采的機械支撐裝置。

背景技術：

煤礦是我國重要的能量來源，也是重要的工業原料。我國煤礦儲量豐富，煤礦開采是我國重要的產業，由于露天煤礦只占煤礦資源的很少一部分，因此需要在地下挖掘煤礦，挖掘煤礦時會產生大量的巷道，這些巷道由于底層支撐物被挖掘，缺乏必要的支撐，容易發生崩塌事件，因此需要人工鋪設支撐設備進行支撐。傳統的支撐設備主要采用木板支撐，由于木板的抗壓能力有限，而且不方便調整支撐力度，因此依然容易發生塌方事件。

傳統的煤礦支撐裝置例如專利號為201810585883.5，專利名稱為一種煤礦巷道支撐用可調式支撐裝置，此裝置通過通過千斤頂和轉動調整套調整對巷道頂部的支撐力度與支撐高度。

但是此裝置存在一些弊端，首先此裝置下方沒有固定裝置，另外此裝置沒有檢測警報裝置，最后此裝置沒有防護功能。

技術實現要素：

本發明的目的是為了解決上述問題，設計了一種用于煤礦開采的機械支撐裝置。

實現上述目的本發明的技術方案為，一種用于煤礦開采的機械支撐裝置，包括下支撐板，所述下支撐板下方設有多個豎直支撐桿，豎直支撐桿固定安裝在下支撐板兩端，下支撐板上方設有支撐旋轉裝置，支撐旋轉裝置通過旋轉液壓臂，使得液壓臂旋轉，漏出空間，從而供給開采裝置工作，支撐旋轉裝置通過下支撐板下方設有固定裝置，固定裝置通過重物的重力將固定錐擠壓進地表面，另外通過支撐板將輪子固定，防止輪子滑動，下支撐板上方設有自動檢測警報裝置，自動檢測報警裝置通過瓦斯濃度感應器感應礦洞內部的瓦斯濃度，從而可以觸發警報燈與喇叭。

所述支撐旋轉裝置包括固定安裝在下支撐板上表面的多個旋轉凹槽，旋轉凹槽內部設有旋轉塊，旋轉塊一側設有旋轉電機，旋轉電機固定安裝在下支撐板上表面，旋轉塊固定安裝在旋轉電機旋轉端，旋轉塊上設有液壓臂，液壓臂上端固定安裝有支撐擋板，支撐擋板上方設有上支撐板，下支撐板上方兩側結構相對于下表面中心成軸對稱。

所述固定裝置包括固定安裝在下支撐板下表面的多個滾輪凹槽，滾輪凹槽內部設有滾動輪，滾動輪之間設有傳動桿，傳動桿穿過滾動輪中心，傳動桿兩端分別用螺母固定滾動輪，傳動桿側表面設有兩個傳動齒輪，滾動輪內部設有齒輪條，齒輪條固定安裝在滾動輪內壁中線上，齒輪條兩側設有環形盒，環形盒沒有內部底面，環形盒內部設有圓餅形重物，環形盒內部設有多個固定錐，固定錐位于圓餅形重物下方，齒輪條內部設有兩個旋轉齒輪，旋轉齒輪位于傳動齒輪兩側，兩個旋轉齒輪與傳動齒輪分別嚙合，旋轉齒輪兩側固定安裝有圓形盤，圓形盤外側固定安裝有多個固定凸起，滾動輪一側固定安裝有地面支撐板，地面支撐板上方是固定凸起，地面支撐板另一側固定安裝有彈簧，彈簧一端固定安裝在地面支撐板側表面，另一端固定安裝在豎直支撐桿下端。

所述自動檢測警報裝置包括固定安裝在上支撐板下表面的瓦斯濃度感應器，瓦斯濃度感應器固定安裝在支撐擋板之間，瓦斯濃度感應器內部設有信號發射器，瓦斯濃度感應器一側設有警報燈，警報燈固定安裝在上支撐板下表面，警報燈一側設有喇叭，喇叭固定安裝在警報燈下方。

所述下支撐板兩側設有多個排氣孔洞，排氣孔洞下方設有排氣管道，排氣管道一端固定安裝有抽風機，抽風機一端固定安裝有過濾網。

所述下支撐板上表面設有防爆擋板，防爆擋板下方設有液壓支撐桿，液壓支撐桿一端固定安裝在下支撐板上表面，另一端固定安裝在防爆擋板下表面，防爆擋板一端設有環形固定扣，環形固定扣一側設有固定螺栓，固定螺栓固定安裝在下支撐板上表面。

所述支撐擋板一端為弧形，支撐擋板通過螺絲與螺母固定安裝在液壓臂上端。

所述下支撐板兩端固定安裝有連接勾，連接勾之間可以相互連接固定。

所述下支撐板一側設有操控臺，操控臺上設有操控按鍵。

利用本發明的技術方案制作的用于煤礦開采的機械支撐裝置，本裝置通過液壓臂來支撐上支撐板，并且在下支撐板內部設有排風管道，可以將排布空氣傳送至地下礦洞內部，另外，本裝置上設有監測警報裝置，可以自動檢測礦洞內部情況，并且在危險時對礦工發出警報來提醒礦工。

附圖說明

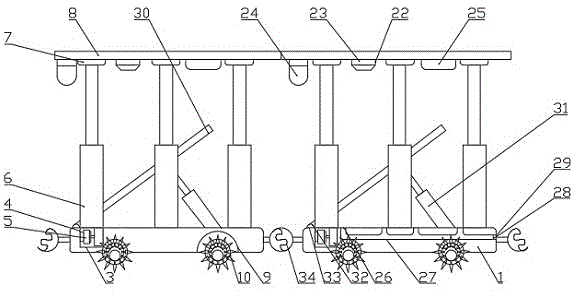

圖1是本發明所述用于煤礦開采的機械支撐裝置的結構示意圖；

圖2是本發明所述用于煤礦開采的機械支撐裝置的側視圖；

圖3是本發明所述固定裝置的局部放大圖；

圖4是本發明所述固定裝置的局部剖視圖；

圖5是本發明所述操控臺的結構示意圖。

圖中，1、下支撐板；2、豎直支撐桿；3、旋轉凹槽；4、旋轉塊；5、旋轉電機；6、液壓臂；7、支撐擋板；8、上支撐板；9、滾輪凹槽；10、滾動輪；11、傳動桿；12、傳動齒輪；13、齒輪條；14、環形盒；15、圓餅形重物；16、固定錐；17、旋轉齒輪；18、圓形盤；19、固定凸起；20、地面支撐板；21、彈簧；22、瓦斯濃度感應器；23、信號發射器；24、警報燈；25、喇叭；26、排氣孔洞；27、排氣管道；28、抽風機；29、過濾網；30、防爆擋板；31、液壓支撐桿；32、環形固定扣；33、固定螺栓；34、連接勾；35、操控臺；36、操控按鍵。

具體實施方式

下面結合附圖對本發明進行具體描述，如圖1-5所示，在本實施方案中，第一步，使用人員通過下支撐板1下方的滾動輪10將裝置推入礦道內部，到達指定位置，使用人員再通過操控臺35上的操控按鍵36來控制裝置前進與后退。

第二步，將裝置固定在指定位置之后，旋轉電機5旋轉，帶動液壓臂6旋轉，液壓臂6在旋轉凹槽3內部旋轉，液壓臂6上端的支撐擋板7隨著液壓臂6旋轉，脫離上支撐板8下表面，上支撐板8由于兩側均有其余液壓臂6支撐上支撐板8，所以上支撐板8不會隨著液壓臂6旋轉而掉落，通過液壓臂6旋轉，從而給開采裝置提供工作空間。

第三步，當礦井內部的瓦斯濃度提升，瓦斯濃度感應器22感應到瓦斯濃度提高，此時警報燈24點亮，另外喇叭25開始鳴響，為礦工發出危險信號預警。

第四步，礦洞內部的氧氣一般較為稀薄，使用人員可以通過安裝在下支撐板1內部的排氣管道27與風機將外部空氣送入礦洞內部，以供工作人員呼吸使用。

第五步，當礦洞內部發生爆炸時，下支撐板1上表面的防爆擋板30將會通過液壓支撐桿31將防爆擋板30撐起，防止爆炸傷害礦工。

上述技術方案僅體現了本發明技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本發明的原理，屬于本發明的保護范圍之內。
