36米混凝土臂架泵車產品介紹

36米混凝土臂架泵車是在載重汽車底盤上進行改造而成的，它是在底盤上安裝有運動和動力傳動裝置、泵送和攪拌裝置、布料裝置以及其它一些輔助裝置。36米混凝土臂架泵車的動力通過動力分動箱將發動機的動力傳送給液壓泵組或者后橋，液壓泵推動活塞帶動混凝土泵工作。然后利用泵車上的布料桿和輸送管，將混凝土輸送到一定的高度和距離。
36米混凝土臂架泵車集高可靠性、經濟性、安全性、耐用性于一體，底盤、動力、電控、液壓、泵送系統合理匹配。臂架伸縮靈活快捷、支腿占地空間小、整車移動方便，機動靈活,穩定安全；采用靈活的四節臂設計，布料范圍比三節臂大20%，同時應用單側支撐技術，狹小場地的施工亦可輕松實現。

36米混凝土臂架泵車特點：

專為新型農村中低層的建設制造
專為高鐵建設的短臂架設計制造
國IV標準排放設計更節能環保
泵送系統液控自動換向養護更輕松

36米混凝土臂架泵車產品參數

名稱	36米混凝土泵車技術參數
底盤
底盤型號	東風
排放標準	國四
發動機	德曼280馬力
軸距	5000mm
行駛速度	83km/h
整車接近/遠離角	24.6°/15.6°
輪胎規格	11.00R20  18層
臂架系統
臂架垂直高度	35.7m
臂架水平布料半徑	32.4m
布料深度	23.5m
一節臂長	7188mm
二節臂長	6170mm
三節臂長	5810mm
四節臂長	5820mm
五節臂長	6100mm
各節臂轉動角度	90/180/180/270/270°
臂架控制模式	負載敏感的比例控制
臂架折疊方式	R型    Z型
轉塔旋轉角度	360°
前支腿橫跨距離	6000mm
后支腿橫跨距離	7000mm
前后支腿縱向距離（MM）	6300mm
支腿打開方式	X
尾膠管長度	3000mm
混凝土輸送管直徑（MM）	125mm
電氣控制系統
控制電源	24V
控制模塊品牌	德國西門子
工作電壓	24V
中間電器品牌	歐姆龍
無線遙控器品牌	上海技景或三一重工（選配）
液壓傳動系統
液壓系統類型	閉式液壓系統
系統工作壓力	35.0Mpa
主液壓油泵品牌	德國力士樂
主油泵型號	力士樂A4VG125
主電液換向閥品牌	進口或國產
吸丶回油濾芯品牌	徐工
臂架多路閥品牌	德國哈威
臂架平衡閥品牌	美國SUN
臂架油泵品牌	國產
支腿多路閥品牌	意大利或國產
安全閥品牌	進口或國產
油缸液壓密封件品牌	Parker
液壓油箱容積	450L
液壓油冷卻方式	風冷
主油缸	協力1400mmX80mmX130mm
分動箱品牌	德國STIEBEL或國產
回轉減速機品牌	國產
軟管接頭品牌	伊頓
尺寸＆重量
整車總長約（MM）	10000mm
整車總寬約（MM）	2450mm
整車總高約（MM）	3610mm
整車質量約（T）	21000kg
泵送系統
混凝土分配閥形式	S閥
混凝土活塞品牌	國產
混凝土出口壓力高壓/低壓	10.5-20Mpa
輸送缸內徑/行程	230mmX1450mm
上料高度	1450mm
料斗容積（m²）	0.65
可泵送混凝土塌落度	160--220
允許骨料尺寸（MM）	40
潤滑方式	集中潤滑

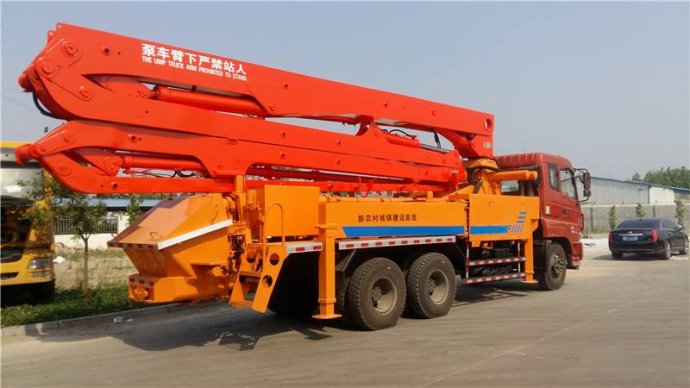

36米混凝土臂架泵車產品圖片
