全自動無壓風門遠程控制系統的組成
作者:無壓風門 時間：2021-11-10 21:57
全自動無壓風門遠程控制系統基于PLC的風門遠程自動控制系統，包括礦用隔爆兼本安型PLC控制器、礦用本安型微波傳感器、礦用本安型接近開關、礦用隔爆型控制按鈕、防爆電磁閥、礦用本安型語音聲光報警箱、礦用本安不間斷電源、礦用本安型網絡交換機和廠區監控室監控主機，所述礦用本安不間斷電源為所述礦用隔爆兼本安型PLC控制器、礦用本安型微波傳感器、礦用本安型接近開關、礦用隔爆型控制按鈕、防爆電磁閥和礦用本安型語音聲光報警箱提供電能；所述基于PLC的風門遠程自動控制系統安裝在礦下風量控制的巷道中；
全自動無壓風門遠程控制系統效果：
全自動無壓風門遠程控制系統效果：
（1）風門控制方式靈活。
正常情況下風門全自動運行，通行效率高，安全可靠；檢修或特殊操作情況下，可手控電動運行，手自動轉換靈活。
（2）監控手段齊全，有效避免了誤動作現象。
每道門采用四組微波光電傳感器，風門兩側轉動區域內各一組，區域外各一組，無檢測死區，動作可靠。
（3）停電或故障狀態下不影響風門人力開關。
當可編程控制器有故障不能運行或停電時，開關風門氣缸的進氣口和回氣口與外界相通，人員可自由操作風門，不影響原有手動時風門的開關動作。
（4）保護及報警功能齊全。
自動狀態下，通過傳感器來感應風門是否有人進出，當有人進門或出門時，傳感器會發出信號給可編程控制器，執行開門程序，同時發出聲光報警提示；當人通過巷道后，則自動執行關門程序。
全自動無壓風門遠程控制系統礦用本安型網絡交換機與所述廠區監控室監控主機進行數據通訊，進一步的，礦用本安型網絡交換機是一種全新的井下通訊設備，可以實現以太網光信號和電信號中任意兩個通信口之間的數據交換，交換機符合 IEEE802.3協議，支持全雙工∕半雙工。適用于煤礦井下有瓦斯、煤塵及其它有爆炸危險的場所，作為冶金礦山、油田、露天煤礦、港口碼頭、選煤廠、發電廠等惡劣環境中的通訊設備。

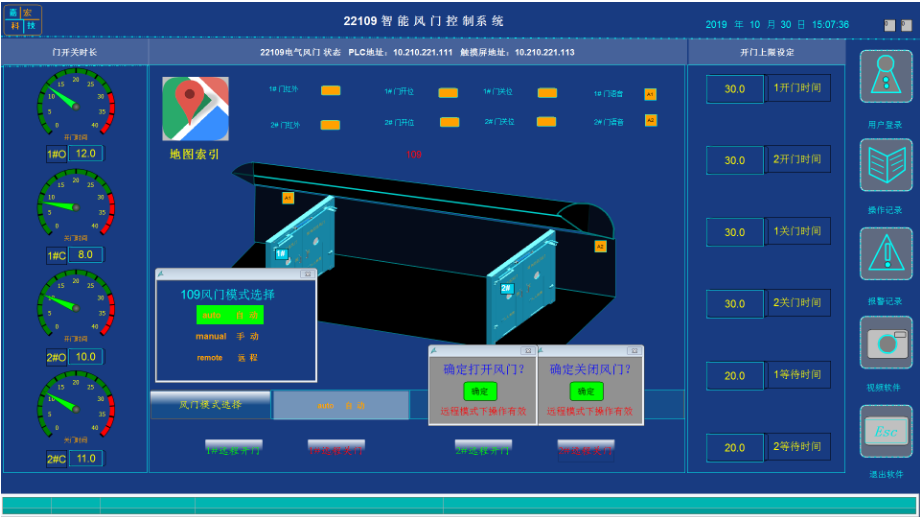

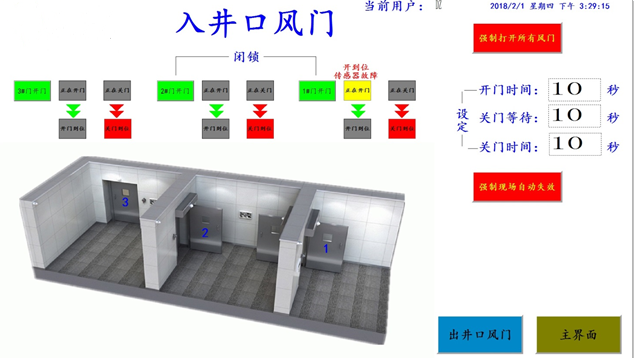

全自動無壓風門遠程控制系統所述廠區監控室監控主機還連接有至少一個監控主機和液晶顯示器，并向所述監控主機和液晶顯示器發送啟動和關閉監控屏命令。
全自動無壓風門遠程控制系統所述防爆電磁閥機械連接有多個氣缸和多個風門，所述防爆電磁閥通過所述礦用隔爆兼本安型PLC控制器工作，進一步的，本防爆電磁閥主要由隔爆外殼、接線盒、電纜引入裝置、按鈕元件、按鈕控制桿等零部件組成。殼體與上蓋、殼體與接線盒是以平面隔爆結合面通過螺栓緊固件連接，接線柱按鈕控制桿是以圓筒隔爆結合面通過緊固件與殼體上蓋相連，引入裝置用于引入電源電纜。
