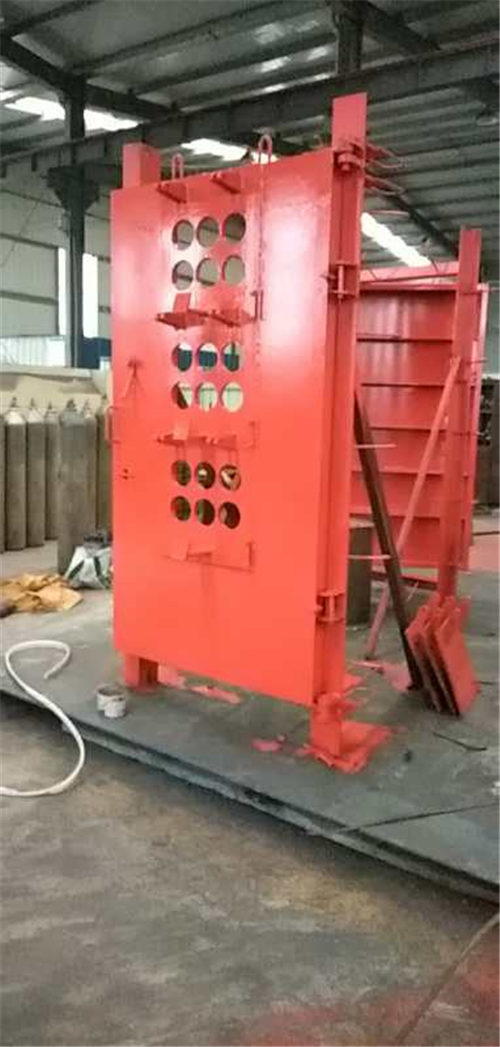

抗沖擊波風門(礦用抗沖擊波門)的制作方法
【技術領域】本實用新型涉及礦井設備技術領域，具體地說是一種抗沖擊波風門。
【背景技術】
一般的，鐵礦井下爆破作業時產生能量沖擊波，傳統風門無泄壓裝置，在沖擊能量過大時致使風門嚴重變形直至損壞，導致通風系統不穩定，同時增加了風門維護工作，嚴重縮短風門使用壽命，增加礦井安全設施投入成本。

【發明內容】
[0003]本實用新型的技術任務是解決現有技術的不足，提供一種抗沖擊波風門。
[0004]本實用新型的技術方案是按以下方式實現的，該抗沖擊波風門，其結構包括門框、聯動門扇、自由門扇，
[0005]聯動門扇和自由門扇分別鉸接在門框上，聯動門扇和自由門扇采用雙扇對開形式，
[0006]自由門扇上固定設置有大拐臂，大拐臂的末端通過轉軸鉸接有彈性連桿，
[0007]彈性連桿上開設有主體管腔，主體管腔的前端固定設置有緊箍套，緊箍套內穿接有一伸縮桿，伸縮桿的桿身和緊箍套滑動連接，伸縮桿的前段設置于主體管腔外界，伸縮桿的后段設置于主體管腔的內腔，
[0008]伸縮桿的前端探出主體管腔至主體管腔外界，并固定設置有鉸接在小拐臂上，小拐臂固定設置在聯動門扇上，
[0009]伸縮桿的前段上套接有前段外部壓縮彈簧，前段外部壓縮彈簧的前端頂接在伸縮桿的前段頂接固定環上，前段外部壓縮彈簧的末端頂接在緊箍套上，
[0010]于主體管腔內的伸縮桿的后段上套接有后段內部壓縮彈簧，后段內部壓縮彈簧的前端頂接在緊箍套上，后段內部壓縮彈簧的后端頂接在伸縮桿末端設置的調節螺母上，調節螺母旋擰在伸縮桿末端的螺紋段上，用于調節后段內部壓縮彈簧的壓縮力度；
[0011]聯動門扇和自由門扇上分別設置有調節窗，
[0012]調節窗的窗框自上而下等距間隔的設置有水平的限位板，限位板的前端下沉后端上翹的固定設置在窗框上，限位板的前端設置有轉動軸，轉動軸上設置有調節葉片，調節葉片的中心與轉動軸鉸接，調節葉片相對轉動軸翻轉轉動，
[0013]其中，相鄰的兩個調節葉片之中的上位調節葉片的下緣設置有密封翻緣，相鄰的兩個調節葉片之中的下位調節葉片的上緣設置有密封條，通過調節葉片的翻轉轉動來實現密封翻緣和密封條貼合密封或分離開放。
[0014]聯動門扇和自由門扇上分別設置有可視窗。
[0015]聯動門扇和自由門扇上分別設置有拉手。
[0016]聯動門扇和自由門扇上的調節窗大小相同，位置左右相對稱。
[0017]大拐臂的轉軸上連接有配重裝置，轉軸上纏繞有繩索，繩索繞經滑輪，滑輪設置在大拐臂的滑輪架上，繩索的下垂端固定連接有配重塊，配種塊增加轉軸的旋轉阻尼。
[0018]彈性連桿設置于聯動門扇和自由門扇的上緣的上方。
[0019]本實用新型與現有技術相比所產生的有益效果是:
[0020]該抗沖擊波風門設有可拆卸式泄壓調節窗，可實現巷道的風量調節及沖擊能量的釋放，在能量釋放后可實現自動復位，滿足風門對于漏風率的要求。該風門采用鍍鋅方管做骨架，外敷優質鋼板，調節窗為全不銹鋼材質，風門連桿為彈性連桿，連桿長度可調，在井下沖擊波能力較小時，可通過彈性連桿，釋放能量，此連桿同時又具有防夾人功能，(當風門開閉采用自動結構時，風門開閉完全依靠氣缸，在人員未能完全進入風門的情況下，氣缸動作關閉風門，極易造成人員被夾傷，此時采用彈性連桿可有效緩沖氣缸對門扇的推力，可有效保護人員安全)。本風門可適應井下惡劣環境條件，具有防火、防潮、防水、防腐蝕功能，設備安裝后，風門能滿足反風要求，安裝方便，動作靈活、安全可靠。
[0021]抗沖擊波(自動)風門分為手動、自動兩種。手動風門依靠人力實現風門的開啟，通過配重裝置實現風門自動關閉。自動風門在手動風門的基礎上增加風門控制系統，控制系統全部采用氣動元件，無需外接電源，通過設置在風門一側的傳感裝置或按鈕開關，可實現風門的開啟、閉合，同時具有閉鎖功能(一道風門開啟另一道風門閉鎖)能夠有效防止風流短路。
[0022]抗沖擊波無壓風門的特點:
[0023](I)風門上裝有自動泄壓調節窗，對爆破產生的沖擊波可有效的泄壓。
[0024]( 2)連桿專門設計在中間增加彈簧能在沖擊波來襲時靠彈簧的彈力使風門緩沖，達到泄壓和保護行人(在自動狀態下效果更明顯)的作用。
[0025](3)抗沖擊波風門既能手動操作，也可以動力操作，如再安裝一套控制系統，可實現風門自動控制。
[0026](4)結構簡單、堅固耐用、關閉平穩、安全可靠、可拆卸、易維護。
[0027]綜上所述，該風門是根據鐵礦爆破作業時實際情況專門設計的一種抗沖擊波的風門，它打破了長期以來老式傳統風門的結構形式，巧妙地把作用在風門上的沖擊能量通過泄壓結構將其沖擊能量平衡掉，充分顯示出該風門結構獨特，使用簡單，拆卸方便、安全可靠等優點，是目前大型地下金屬非金屬礦山風巷中所用風門的替代品。
[0028]該抗沖擊波風門設計合理、結構簡單、安全可靠、使用方便、易于維護，具有很好的推廣使用價值。
【具體實施方式】
[0044]下面結合附圖對本實用新型的抗沖擊波風門作以下詳細說明。
[0045]如附圖所示，本實用新型的抗沖擊波風門，其結構包括門框1、聯動門扇2、自由門扇3，
[0046]聯動門扇2和自由門扇3分別鉸接在門框I上，聯動門扇2和自由門扇3采用雙扇對開形式，
