礦用皮帶過風門防逆風裝置的制作方法

背景技術：

煤礦巷道掘進時一般采用膠帶輸送機或刮板機進行原煤運輸，但實際生產過程中，會出現既要通過運輸設施，又要設置巷道風門的情況。風門的主要功能是隔斷風流，為礦井風流按需分配創造條件，同時，又為行人和運輸提供方便。

多數礦井下的采煤掘進工作面都已鋪設了皮帶機，大大提高了礦井的運輸能力，但是皮帶需要穿過風門，由于皮帶的不斷運轉，造成風門嚴重漏風，降低風門質量。刮板輸送機與帶式輸送機相比具有穿過風門時斷面小容易密封的優勢；因此進行設置溜子過風門裝置，因此形成了皮帶運輸+溜子過風門+皮帶運輸的現狀，增加了運輸設施及機電崗位人員，不便于安全管理。

技術實現要素：

本實用新型的目的是提供一種礦用皮帶過風門防逆風裝置，以提高風門密封性，解決漏風量大的技術問題。

為實現上述目的，本實用新型礦用皮帶過風門防逆風裝置采用如下技術方案：礦用皮帶過風門防逆風裝置，包括箱體，箱體的前后兩側板上分別開設有前風口、后風口，前風口上設有前擋風裝置，前擋風裝置包括由皮帶制成的擋風簾、第一前擋風板、第二前擋風板，擋風簾上端固定在箱體上，擋風簾下部與輸送機皮帶的上帶面弧度適配，第一前擋風板、第二前擋風板在上下方向上形成供輸送機皮帶的下帶面通過的前下皮帶空間，后風口上設有后擋風裝置，后擋風裝置包括擋煤板、第一后擋風板、第二后擋風板，第一后擋風板、第二后擋風板由皮帶制成，第一后擋風板、第二后擋風板上下布置且兩者之間形成供輸送機皮帶的下帶面通過的空間，擋煤板上端鉸接在箱體的后側板上且擋煤板向箱體內打開，所述礦用皮帶過風門防逆風裝置還包括壓帶裝置，壓帶裝置包括直托輥，直托輥位于輸送機皮帶下帶面的上側以壓下帶面。

進一步地，所述箱體通過錨桿固定在風墻上。

進一步地，所述擋煤板下端呈弧狀。

進一步地，所述擋煤板位于箱體內側，擋煤板的左右兩端設有擋邊。

進一步地，所述擋風簾包括左右并列設置的若干個條狀皮條。

進一步地，所述箱體后側板上還裝有防突擋板，在發生突出時，防突擋板落下以阻擋有害氣體通過。

本實用新型的有益效果：本實用新型礦用皮帶過風門防逆風裝置設置有前擋風裝置、后擋風裝置，前擋風裝置包括擋風簾、第一前擋風板、第二前擋風板，后擋風裝置包括擋煤板、第一后擋風板、第二后擋風板；第一前擋風板與第二前擋風板及第一后擋風板與第二后擋風板在上下方向上形成供輸送機皮帶的下帶面通過的前、后下皮帶空間，并進一步設置有壓帶裝置，直托輥對輸送機皮帶的下帶面下壓，使得下帶面平直通過下皮帶空間，前、后下皮帶空間的間隙可設計的僅供下帶面通過，減小間隙，從而減少漏風量；擋風板采用舊皮帶制成，節約成本，也可減少輸送機皮帶的磨損。在箱體后側板上設置有可翻轉的擋煤板，以及擋風簾下部與輸送機皮帶的上帶面弧度適配，在保證正常運輸的情況下，阻止漏風。

附圖說明

圖1是本實用新型礦用皮帶過風門防逆風裝置的前視圖；

圖2是本實用新型礦用皮帶過風門防逆風裝置的后視圖；

圖3是本實用新型礦用皮帶過風門防逆風裝置中的擋煤板的結構示意圖；

圖4是本實用新型礦用皮帶過風門防逆風裝置的側面示意圖(直托輥與皮帶下帶面配合使用示意圖)。

圖中各標記對應的名稱：1、防突擋板，2、前側板，3、擋風簾，4、第一前擋風板，5、前下皮帶空間，6、第二前擋風板，7、后側板，8、后下皮帶空間，9、擋煤板，10、直托輥，11、下帶面。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

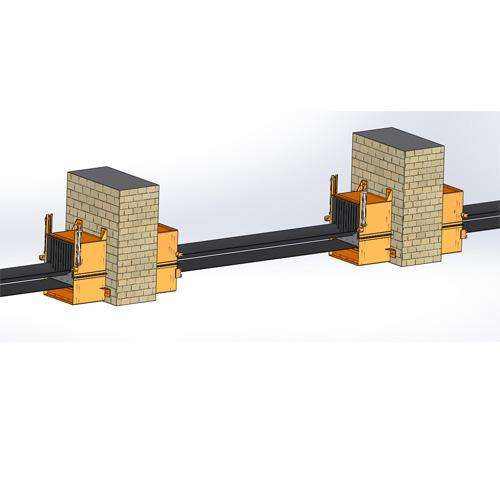

本實用新型礦用皮帶過風門防逆風裝置的實施例：如圖1-圖4所示，礦用皮帶過風門防逆風裝置包括箱體，箱體有四個，兩兩一套配合使用，安裝在風墻的兩側。箱體通過錨桿固定在風墻上。箱體由鋼板拼裝而成。箱體的前后兩側板上分別開設有前風口、后風口，前側板2前風口處設有前擋風裝置，前擋風裝置包括由皮帶制成的擋風簾3、第一前擋風板4、第二前擋風板6。采用舊皮帶，按一定尺寸裁剪制成，節約制造成本。擋風簾3上端固定在箱體上，擋風簾3下部與輸送機皮帶的上帶面弧度適配。擋風簾3包括左右并列設置的若干個條狀皮條。輸送機皮帶的上帶面從擋風簾3下側的空間通過。第一前擋風板、第二前擋風板在上下方向上間隔布置，利用扁鐵將其固定在箱體上，且兩者之間形成供輸送機皮帶的下帶面通過的前下皮帶空間5。

后側板7上于后風口處設有后擋風裝置，后擋風裝置包括擋煤板9、第一后擋風板、第二后擋風板，第一后擋風板、第二后擋風板也是由皮帶制成。第一后擋風板、第二后擋風板上下布置且兩者之間形成供輸送機皮帶的下帶面通過的空間，記為后下皮帶空間8。擋煤板9位于箱體內側，擋煤板9上端鉸接在箱體的后側板上且擋煤板向箱體內打開。擋煤板9下端呈弧狀，以與輸送機皮帶的上帶面截面形狀適配。擋煤板9的左右兩端設有擋邊，使得擋煤板只能向內翻轉。

礦用皮帶過風門防逆風裝置還包括壓帶裝置，壓帶裝置包括直托輥10，直托輥10位于輸送機皮帶的下帶面11的上側以壓下帶面。直托輥可以通過支撐板固定在箱體上，也可單獨設置一個支撐架。通過設置直托輥，使得皮帶的下帶面可以平直地通過下皮帶空間，減小磨損，這樣也可以將皮帶空間設計尺寸小些，進一步減少漏風量。

箱體后側板上還裝有防突擋板1，在發生突出時，防突擋板1落下以阻擋有害氣體通過。當工作面發生瓦斯災害時，能夠起到隔絕的作用，防止災害范圍擴大。防突擋板1下端呈弧狀，與輸送機皮帶的上帶面形狀適配，在正常情況下，防突擋板1位于靠上位置，不影響皮帶輸送機的正常運輸。可在后側板上設置導向翻邊，對防突擋板在前后方向上限位，防突擋板在不使用的時候，通過螺栓等將防突擋板固定。
