刮板輸送機過風門防逆流裝置的制作方法本實用新型涉及煤礦井下風門技術領域，具體涉及一種刮板輸送機過風門防逆流裝置。

背景技術：

目前在煤礦井下掘進巷道掘進頭的后方普遍設置一道風門。在煤礦下發生煤與瓦斯突出事件后，需要關閉風門周圍的孔洞使得瓦斯不至于擴散到其他地方，防止瓦斯逆流造危害煤礦工人生命安全和降低二次災害的發生。目前在掘進巷道中，需要鋪設刮板輸送機轉移煤矸石。在刮板輸送機通過風門時，風門上方會形成較大的空隙作為運輸通道，在煤礦下發生煤與瓦斯突出事件后，必須封閉刮板輸送機上方的運輸通道空隙，以防止瓦斯逆流和擴散。在現有公開的技術中，刮板輸送機過風門防瓦斯逆流裝置主要是利用掘進頭發生瓦斯及煤塵事故時產生的沖擊波，在大量沖擊波的作用下，帶動風門防逆流裝置的關閉。由于在發生瓦斯及煤塵事故產生大量沖擊波前，已有部分瓦斯通過刮板輸送機上方的運輸通道空隙擴散，實際造成密閉風門不及時，嚴重威脅煤礦井下工人的生命安全和身體健康。

技術實現要素：

為解決上述技術問題，本實用新型提供了一種刮板輸送機過風門防逆流裝置，該裝置能及時根據掘進巷道掘進頭部的瓦斯濃度變化，實現封閉刮板輸送機上方的運輸通道空隙，減少瓦斯的擴散，充分保障了煤礦井下工人的生命安全和身體健康。

本實用新型的一種刮板輸送機過風門防逆流裝置通過下述技術方案來實現：

一種刮板輸送機過風門防逆流裝置，包括風門、刮板輸送機、軌道槽和密閉板，在刮板輸送機過風門處設運輸通道。軌道槽位于刮板輸送機上方的風門的表面，并垂直于刮板輸送機的上表面。密閉板位于軌道槽之間，并可沿軌道槽上下運動。刮板輸送機過風門防逆流裝置還包括電動液壓推桿、瓦斯電閉鎖裝置和電源，電動液壓推桿的一端通過連接件固定在風門的表面，另一端與密閉板的上端中部連接。瓦斯電閉鎖裝置分別與電源和電動液壓推桿連接。

進一步地，上述電動液壓推桿包括電機、推桿和控制裝置等部件。

進一步地，上述瓦斯電閉鎖裝置包括斷電器、主機和位于巷道掘進頭部的瓦斯傳感器；主機內設有單片機控制芯片；瓦斯傳感器的輸出端與單片機控制芯片的輸入端連接；斷電器的輸入端與單片機控制芯片的輸出端連接。通過瓦斯傳感器檢測到巷道掘進頭部的瓦斯濃度數據，并輸入至主機中，經過單片機控制芯片處理后，對斷電器進行控制。當瓦斯濃度沒有超過設定的瓦斯濃度值時，單片機控制芯片控制斷電器，使電動液壓推桿和密閉板保持為向上打開狀態，從而運輸通道打開。當瓦斯濃度超過設定的瓦斯濃度值時，單片機控制芯片控制斷電器，使電動液壓推桿和密閉板變換為向下閉合狀態，從而運輸通道閉合。

進一步地，上述密閉板的寬度和高度分別大于運輸通道的寬度和高度。密閉板可以完全覆蓋運輸通道，防止在瓦斯濃度超限時，密閉板沒有完全堵住運輸通道。

進一步地，上述軌道槽的內表面設有密封層；密封層的材質為橡膠。密封層可以完全閉合密閉板與運輸通道之間的間隙。

進一步地，上述密閉板下端兩頂角處分別設有缺口。在密閉板下端兩頂角處設缺口是為了與刮板輸送機的橫截面相匹配。

進一步地，上述密閉板的上端中部固定一個螺母，電動液壓推桿的推桿頂部設有與螺母螺紋配合連接的螺栓，可實現電動液壓推桿與密閉板之間可拆卸。

本實用新型提供的一種刮板輸送機過風門防逆流裝置，能及時根據掘進巷道掘進頭部的瓦斯濃度變化，實現封閉刮板輸送機上方的運輸通道空隙，減少瓦斯的擴散，充分保障了煤礦井下工人的生命安全和身體健康。

附圖說明

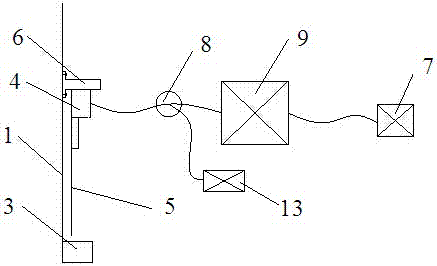

附圖1是本實用新型的一種刮板輸送機過風門防逆流裝置的主視結構示意圖；

附圖2是本實用新型的一種刮板輸送機過風門防逆流裝置的側視結構示意圖；

圖中：1-風門，2-軌道槽，3-刮板輸送機，4-電動液壓推桿，5-密閉板，6-連接件，7-瓦斯傳感器，8-斷電器，9-主機，10-運輸通道，11-通風管，12-行人通道；13-電源。

具體實施方式

下面結合附圖和具體實施例對本實用新型作更進一步的說明，以便本領域內的技術人員了解本實用新型。

如圖1、圖2所示，一種刮板輸送機過風門防逆流裝置，包括風門1、刮板輸送機3、軌道槽2和密閉板5，在刮板輸送機3過風門1處設運輸通道10。軌道槽2位于刮板輸送機3上方的風門1的表面，并垂直于刮板輸送機3的上表面。密閉板5位于軌道槽2之間，并可沿軌道槽2上下運動。刮板輸送機過風門防逆流裝置還包括電動液壓推桿4、瓦斯電閉鎖裝置和電源13，電動液壓推桿4的一端通過連接件6固定在風門1的表面，另一端與密閉板5的上端中部連接。瓦斯電閉鎖裝置分別與電源13和電動液壓推桿4連接。

電動液壓推桿4包括電機、推桿和控制裝置等部件。瓦斯電閉鎖裝置包括斷電器8、主機9和位于巷道掘進頭部的瓦斯傳感器7；主機9內設有單片機控制芯片；瓦斯傳感器7的輸出端與單片機控制芯片的輸入端連接；斷電器8的輸入端與單片機控制芯片的輸出端連接。通過瓦斯傳感器7檢測到巷道掘進頭部的瓦斯濃度數據，并輸入至主機9中，經過單片機控制芯片處理后，對斷電器8進行控制。當瓦斯濃度沒有超過設定的瓦斯濃度值時，單片機控制芯片控制斷電器8，使電動液壓推桿4和密閉板5保持為提升狀態，從而運輸通道10為打開狀態。當瓦斯濃度超過設定的瓦斯濃度值時，單片機控制芯片控制斷電器8，使電動液壓推桿4和密閉板5變換為向下閉合狀態，從而運輸通道10為閉合狀態。

密閉板5的寬度和高度分別大于運輸通道10的寬度和高度。

軌道槽2的內表面設有密封層；密封層的材質為橡膠。

密閉板5下端兩頂角處分別設有缺口。密閉板5的上端中部固定一個螺母，電動液壓推桿4的推桿頂部設有與螺母螺紋配合連接的螺栓。

以上實施方式僅用以說明本實用新型而并非限制本實用新型所描述的技術方案；因此盡管本說明書參照上述的各個實施方式對本實用新型已進行了詳細的說明，但是本領域的普通技術人員應當理解，仍然可以對本實用新型進行修改或者等同替換；而一切不脫離本實用新型的精神和范圍的技術方案及其改進，其均應涵蓋在本實用新型的權利要求范圍當中。
