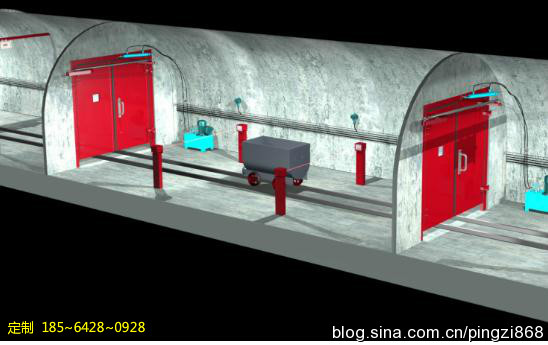

光控自動風門(礦用光控全自動無壓風門)工作流程水平主回風巷,共有三道通車門。都延時7s自動進入關門過程實現了光控自動化,對其中兩道進行了電氣閉鎖保證它們不能同時打開。光控自動通車門由光控部分、電控部分、傳動部分、保護聯鎖部分組成



1光控部分

由接收頭、控制板構成。接收頭內有一只高靈敏度二極管。當它接收到礦燈的照射后,光敏二極管導通,給電壓比較器一個電壓信號。經電壓比較器比較后使延時電路工作輸出一個高電電路使驅動電路能夠維持10s鐘自動復位。驅動電源與電機接通,與開門不同的電源線的相與相被

電路使電控部分的中間繼電器動作

2工作過程

電控部分由兩交流接觸器、三個中間繼電器兩個行程開關、兩個過卷保護開關、一個主變壓器個輔助變壓器以及風門聯鎖開關組成

3開門過程

在開門過程中,J斷開,線圈關閉,開關GT斷開,即關門的接觸器線圖得不到電不能吸合。同時由于Jx的吸合輔助聯鎖觸點J斷開,實現主接觸器的電器聯鎖,風門被打開時,關門開關閉合

同時打開的聯鎖控部分發(fā)出信號后J線圈得電觸點J閉2,4過卷保護合,繼電器J得電觸點J閉合,主繼電J得電,主 當開門停止,行程開關失效發(fā)生過卷時,過卷開觸點J閉合,將127V主電源與電機接通,風門拉關動作,切斷開門接觸器線圈主回路保證風門不被光控自動風門(礦用光控全自動無壓風門)工作流程
