無壓平衡風門門體結構及安裝要求

(1)門體主要由門框、門扇、聯桿、油絲繩及配重等部分組成如圖 2 所示。門框用工字鋼焊接 ,門扇用角鐵、鐵板制作 ,下坎用角鐵帶螺絲鑲皮帶 ,聯桿及撞桿采用42 鉆桿制作 ,能保證強度。

(2)要求風門鉛直平整 ,不扭曲、關閉嚴密。

(3)密封嚴密、開啟靈活。

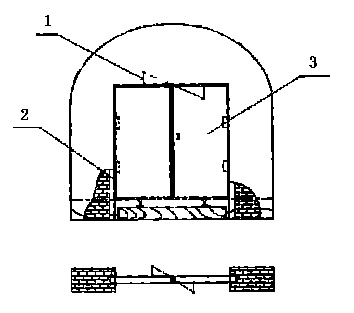

圖 2 　風門門體結構

1 拉桿　 門框　 門扇

4　無壓平衡風門主要特點

(1)開啟力小 ,開啟力與風門前后壓差關系較小。

(2)雙向隔風 ,漏風量小、不需再設反向風門。

(3)關閉平穩 ,安全可靠。

(4)風門開啟角度≥90°。

(5)風門尺寸縮小 ,比以往的自動通車門省兩根拉桿(現一側一根) ,省兩個山尖 ,省兩個底座。

(6)風門自動靠配重 ,而且聯鎖裝置也簡單化。

(7)拉桿的重量減輕。
