本實用新型涉及隧道封堵技術領域，具體為一種隧道用封堵鋼支架。

背景技術：

對于一些特殊原因造成的某些廢棄的油氣管道隧道以及已經挖掘了一部分但尚未貫通完工的隧道，為了保證隧道安全，必須實行環保、安全和可靠的封堵方法進行處理，避免產生次生災害，針對不同地質和水文條件下的隧道，一般可采用混凝土封堵墻、注漿堵水、掛網錨噴混凝土以及局部鋼支架加固等方法進行有效封堵，局部鋼支架的形狀呈半圓拱形，為了跟好的貼合隧道壁。

目前常見的封堵鋼支架多數體積較大，不能進行折疊，導致鋼支架在運輸過程中占用較大的空間，從而導致不方便運輸。

技術實現要素：

本實用新型的目的在于克服現有技術的不足，提供了一種隧道用封堵鋼支架，解決了目前常見的封堵鋼支架多數體積較大，導致鋼支架在運輸過程中占用較大的空間，從而導致不方便運輸?shù)膯栴}。

本實用新型解決其技術問題是通過以下技術方案實現的：

一種隧道用封堵鋼支架，包括第一支架本體、第二支架本體第一橫桿、第二橫桿和底座，所述底座固定連接在第一支架本體的底部，所述第一橫桿的左端和第二橫桿的右端分別與第一支架本體的右側和第二支架本體的左側固定連接，所述第二支架本體的正面開設有第一通槽，所述第一通槽內壁固定連接的固定軸表面活動套接有第一固定桿，所述第一固定桿固定連接在第一支架本體的右側，且第一固定桿位于第一橫桿的正上方，所述第二橫桿的正面開設有第二通槽，所述第二通槽內壁固定連接的連接軸表面活動套接有第二固定桿，所述第二固定桿固定連接在第一橫桿的右端，所述第二通槽內壁的右側開設有滑槽，所述滑槽的內壁與插桿的表面活動連接，所述第二固定桿的右端開設有插槽，所述插桿插接至插槽的內部，所述插桿的下表面固定連接有方桿，所述第二橫桿的下表面固定連接有方盒，所述方桿的底部與方盒內壁的底部活動連接，所述方桿的右側開設有螺紋孔，所述螺紋孔的內壁與螺桿的表面螺紋連接，所述螺桿左端與方盒內壁的左側活動連接，所述螺桿的右端貫穿方盒并延伸至方盒的右側，所述底座的上表面固定連接有固定塊，所述固定塊的頂部開設有方槽，所述方槽的內壁分別活動連接有復位彈簧和活動塊，且復位彈簧的兩端分別與方槽內壁的底部和活動塊的底部固定連接，所述活動塊的正面固定連接有活動卡。

而且，所述方盒內壁的底部開設有限位槽，所述方桿的表面與限位槽的內壁活動連接。

而且，所述插桿的左端呈子彈頭狀，且插桿的形狀與插槽的形狀相適配。

而且，所述活動卡的左視圖呈倒L形，且活動卡的底部與底座的下表面為與同一水平面。

而且，所述活動卡的正面固定連接有把手，所述把手靠近活動卡的一側呈曲面且向上彎曲。

本實用新型的優點和有益效果為：

1、本實用新型隧道用封堵鋼支架，通過設置第二固定桿、插桿、螺桿、固定塊和活動卡，轉動螺桿，方盒和限位槽使得方桿不會轉動，方桿便向右運動，從而使插桿與插槽分離，使第二支架本體和第二橫桿分別繞著固定軸和連接軸轉動，當?shù)诙Ъ鼙倔w與第一支架本體重合時，使活動塊向上運動，復位彈簧伸長，使活動卡卡住第一支架本體和第二支架本體，第二支架本體便被折疊起來，達到了折疊的效果，解決了目前常見的封堵鋼支架多數體積較大，導致鋼支架在運輸過程中占用較大的空間，從而導致不方便運輸?shù)膯栴}。

2、本實用新型隧道用封堵鋼支架，通過設置把手，使用者進行折疊時，把手可以更加方便使用者向上提起活動卡，從而使折疊更加方便。

附圖說明

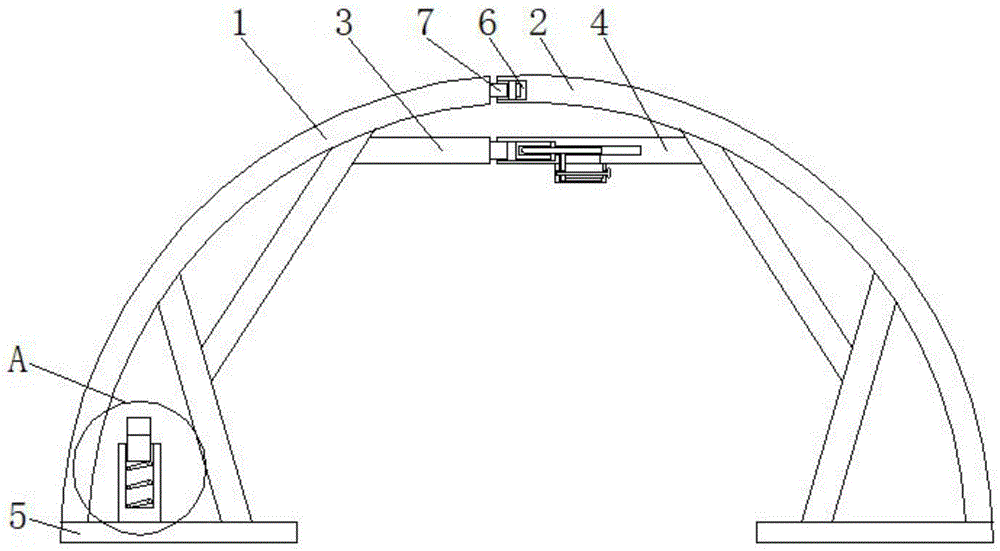

圖1為本實用新型整體結構示意圖；

圖2為本實用新型第二橫桿位置處結構示意圖；

圖3為本實用新型固定塊位置處左剖圖；

圖4為本實用新型圖1中A處結構放大圖；

圖5為本實用新型圖2中B處結構放大圖。

圖中：1-第一支架本體、2-第二支架本體、3-第一橫桿、4-第二橫桿、5-底座、6-第一通槽、7-第一固定桿、8-第二通槽、9-第二固定桿、10-滑槽、11-插桿、12-插槽、13-方桿、14-方盒、15-螺紋孔、16-螺桿、17-固定塊、18-方槽、19-復位彈簧、20-活動塊、21-活動卡、22-限位槽、23-把手。

具體實施方式

下面通過具體實施例對本實用新型作進一步詳述，以下實施例只是描述性的，不是限定性的，不能以此限定本實用新型的保護范圍。

一種隧道用封堵鋼支架，包括第一支架本體1、第二支架本體2第一橫桿3、第二橫桿4和底座5，底座5固定連接在第一支架本體1的底部，第一橫桿3的左端和第二橫桿4的右端分別與第一支架本體1的右側和第二支架本體2的左側固定連接，第二支架本體2的正面開設有第一通槽6，第一通槽6正面至背面相通，第一通槽6內壁固定連接的固定軸表面活動套接有第一固定桿7，第一固定桿7固定連接在第一支架本體1的右側，且第一固定桿7位于第一橫桿3的正上方，第二橫桿4的正面開設有第二通槽8，第二通槽8正面至背面相通，第二通槽8內壁固定連接的連接軸表面活動套接有第二固定桿9，第二固定桿9固定連接在第一橫桿3的右端，第二通槽8內壁的右側開設有滑槽10，插桿11在滑槽10的內壁滑動，滑槽10的內壁與插桿11的表面活動連接，插桿11的左端呈子彈頭狀，便于插桿11插進插槽12，且插桿11的形狀與插槽12的形狀相適配，第二固定桿9的右端開設有插槽12，插桿11插接至插槽12的內部，插桿11的下表面固定連接有方桿13，方桿13用來連接插桿11，第二橫桿4的下表面固定連接有方盒14，用來固定螺桿16，方桿13的底部與方盒14內壁的底部活動連接，方盒14內壁的底部開設有限位槽22，方桿13的表面與限位槽22的內壁活動連接，限位槽22可以對方桿13限位，第二橫桿4對應方桿13的位置處也可以對方桿13進行限位，兩者均達到了不會使方桿13轉動的效果，方桿13的右側開設有螺紋孔15，螺紋孔15的內壁與螺桿16的表面螺紋連接，螺桿16左端與方盒14內壁的左側活動連接，螺桿16與螺紋孔15配合使用，螺桿16的右端貫穿方盒14并延伸至方盒14的右側，底座5的上表面固定連接有固定塊17，固定塊17的頂部開設有方槽18，方槽18的內壁分別活動連接有復位彈簧19和活動塊20，折疊時，第二支架本體2可以依靠復位彈簧19的伸縮性，配合活動卡21卡住第二支架本體2，且復位彈簧19的兩端分別與方槽18內壁的底部和活動塊20的底部固定連接，活動塊20的正面固定連接有活動卡21活動卡21的左視圖呈倒L形，且活動卡21的底部與底座5的下表面為與同一水平面，活動卡21的正面固定連接有把手23，把手23靠近活動卡21的一側呈曲面且向上彎曲，方便使用者向上提活動卡21。

在使用時，轉動螺桿16，方盒14和限位槽22使得方桿13不會轉動，方桿13便向右運動，從而使插桿11與插槽12分離，使第二支架本體2和第二橫桿4分別繞著固定軸和連接軸轉動，當?shù)诙Ъ鼙倔w2與第一支架本體1重合時，使活動塊20向上運動，復位彈簧19伸長，使活動卡21卡住第一支架本體1和第二支架本體2，第二支架本體2便被折疊起來，達到了折疊的效果，在對鋼支架進行運輸時，折疊可以減小整個鋼支架的體積，從而更方便運輸。

本實用新型通過設置第二固定桿9、插桿11、螺桿16、固定塊17和活動卡21，解決了目前常見的封堵鋼支架多數體積較大，導致鋼支架在運輸過程中占用較大的空間，從而導致不方便運輸?shù)膯栴}。

本實用新型雖公開了實施例和附圖，但是本領域的技術人員可以理解：在不脫離本實用新型及所附權利要求的精神和范圍內，各種替換、變化和修改都是可能的，因此，本實用新型的范圍不局限于實施例和附圖所公開的內容。
